Формирователь импульсов

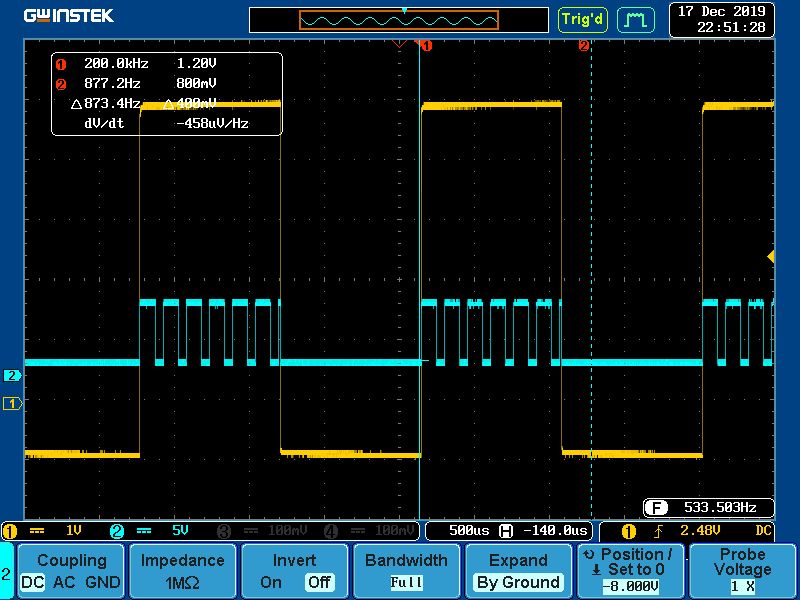

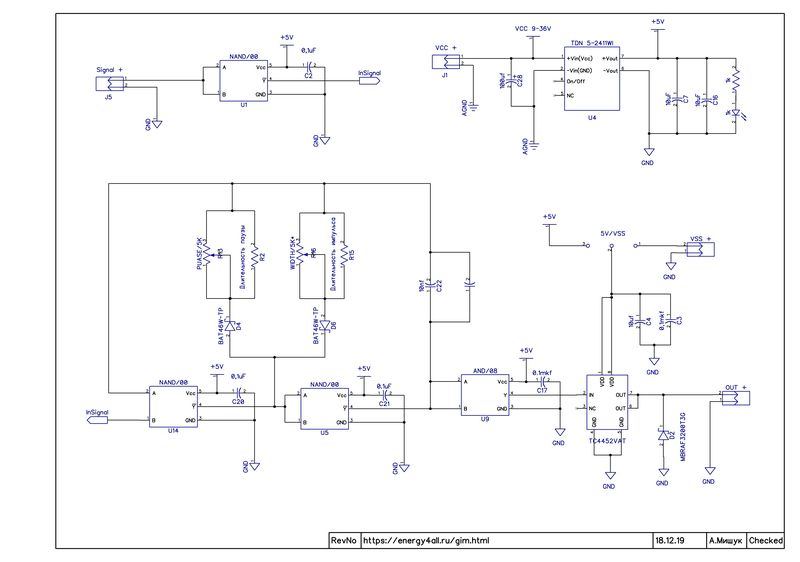

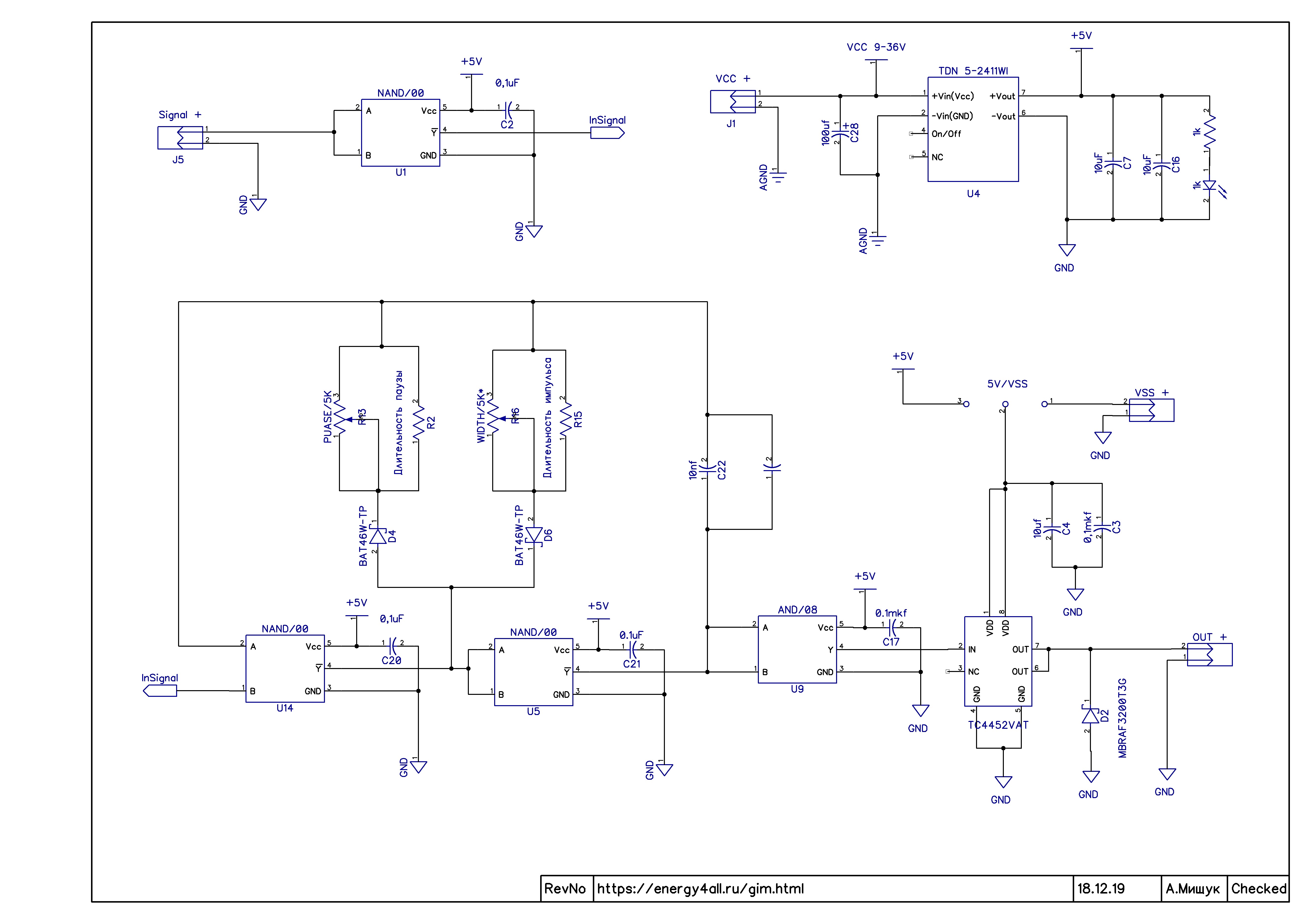

На входе устройства меандр 5V - жёлтый луч. По переднему фронту запускается генератор сигналов, по спаду фронта управляющего сигнала генерация импульсов прекращается. Реализована раздельная регулировка длительности импульса и пауза между ними. Двусторонняя печатная плата оптимизирована и была изготовления на фрезерном станке. Проект в формате diptrace доступен по данной ссылке . Если используете данную схему в разработках указывайте ссылки на первоисточник.
