Ёмкостно-независимый резонанс при нулевом токе потребления
Аннотация
В работе экспериментально исследован резонанс, частота которого определяется распределённой ёмкостью среды, а не дискретным конденсатором в цепи. Обнаружено, что изменение ёмкости от 0,47 до 4,7 мкФ не влияет на частоту колебаний, а средний ток от источника питания отсутствует. Представлен видеоролик с демонстрацией настройки системы в рабочую точку.
1. Введение
В классической электродинамике резонанс в электрической цепи описывается уравнением Томсона, в котором частота колебаний определяется параметрами индуктивности и ёмкости. В случае LC-контура частота однозначно связана с ёмкостью конденсатора, включённого в цепь.
В данной работе представлены результаты экспериментального исследования резонанса, в котором эта связь нарушается. Обнаружено, что частота колебаний не зависит от ёмкости дискретного конденсатора, включённого в цепь, и определяется исключительно распределённой ёмкостью среды. Экспериментально показано, что вариация ёмкости от 0,47 до 4,7 мкФ не изменяет частоту резонанса.
Ключевым результатом является наблюдение, что в установившемся резонансном режиме короткое замыкание обкладок конденсатора не влияет на ток потребления от источника питания. Это прямо указывает на то, что конденсатор не участвует в энергообмене, а резонанс поддерживается за счёт энергии, запасённой в распределённой ёмкости среды.
Важно подчеркнуть, что конденсатор в данной схеме заряжается через диод Шоттки. Однако, несмотря на наличие напряжения на его обкладках, он не определяет частоту резонанса и не влияет на ток потребления. Это означает, что энергия в конденсатор поступает из электромагнитного поля среды, но сам конденсатор не является частью колебательной системы, определяющей частоту.
Кроме того, средний ток, потребляемый от источника питания в установившемся режиме, равен нулю, что свидетельствует о циркуляции реактивной мощности в системе без затрат энергии от внешнего источника.
2. Схема эксперимента

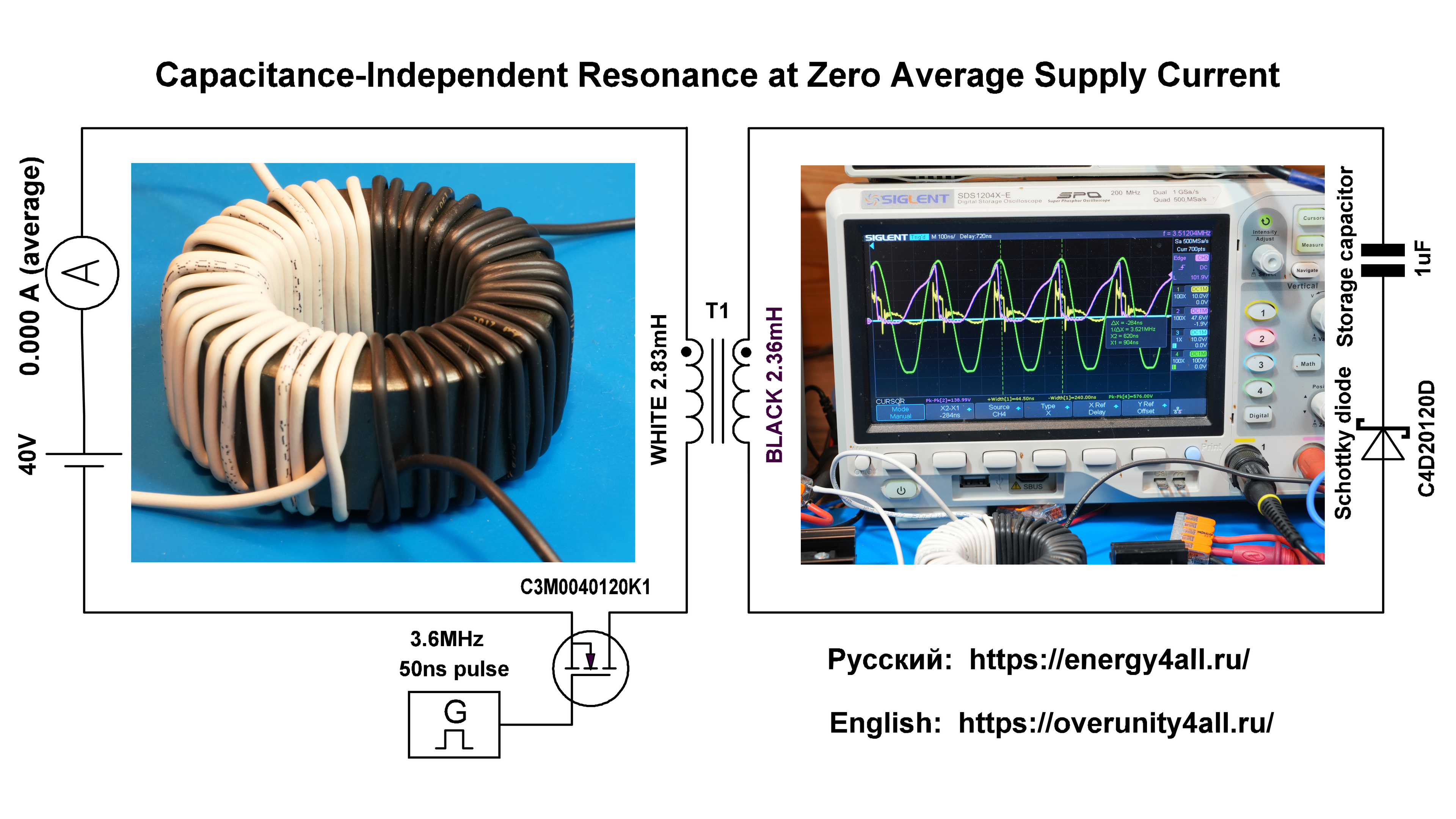

Рис. 1. Принципиальная схема эксперимента. (Нажмите для увеличения до 4K)
2.1. Топология включения
Первичная цепь: источник питания (12–50 В) → первичная обмотка T1 → сток Q1 → исток Q1 → минус источника. Ключ Q1 включён по схеме с общим истоком (low-side switch).
Вторичная цепь: последовательная цепь из диода D1 и конденсатора C1 подключена параллельно вторичной обмотке Ls.
Управление ключом: генератор DGE2070 в ручном режиме задаёт частоту и длительность импульса. Сигнал с генератора поступает на оптическую развязку ISO721MD, затем на драйвер 1EDN6550B, который подключён напрямую к затвору и истоку Q1.
Измерения: жёлтый луч осциллографа — затвор Q1, бордовый — сток Q1, зелёный луч — вторичная обмотка трансформатора (чёрный провод).
Питание: все измерения проводились при работе от автономного источника питания Termo 1012, запитанного от автомобильного аккумулятора. Это исключает влияние сетевых наводок и гарантирует чистоту эксперимента.
2.2. Компонентная база
| Компонент | Обозначение | Характеристики | Назначение |
|---|---|---|---|
| Генератор сигналов | G1 | DGE2070 | Ручная установка частоты и длительности импульса |
| MOSFET | Q1 | C3M0040120k1 (SiC, 1200В, Rds(on)=40 мОм) | Силовой ключ (нижнее плечо) |

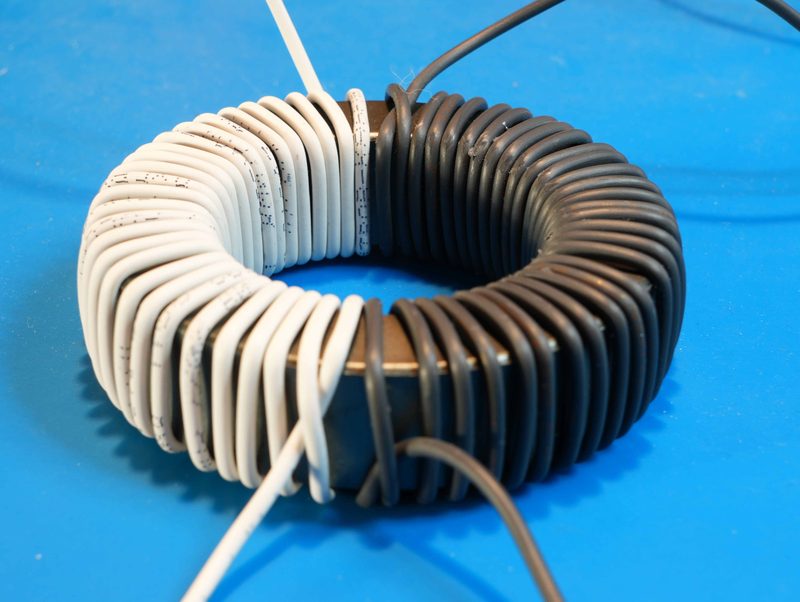

| Трансформатор | T1 | Кольцо 63×38×25 мм, MnZn, Lp=2,83 мГн, Ls=2,36 мГн | Связанный дроссель |
| Оптическая развязка | U1 | ISO721MD | Изоляция сигнала управления |
| Драйвер | U2 | 1EDN6550B (5А) | Управление затвором |
| Диод | D1 | C4D20120D (SiC Шоттки, 20А, 1200В) | Выпрямление во вторичной цепи |
| Конденсатор | C1 | 1 мкФ (варьируется 0,47–4,7 мкФ) | Накопительный |

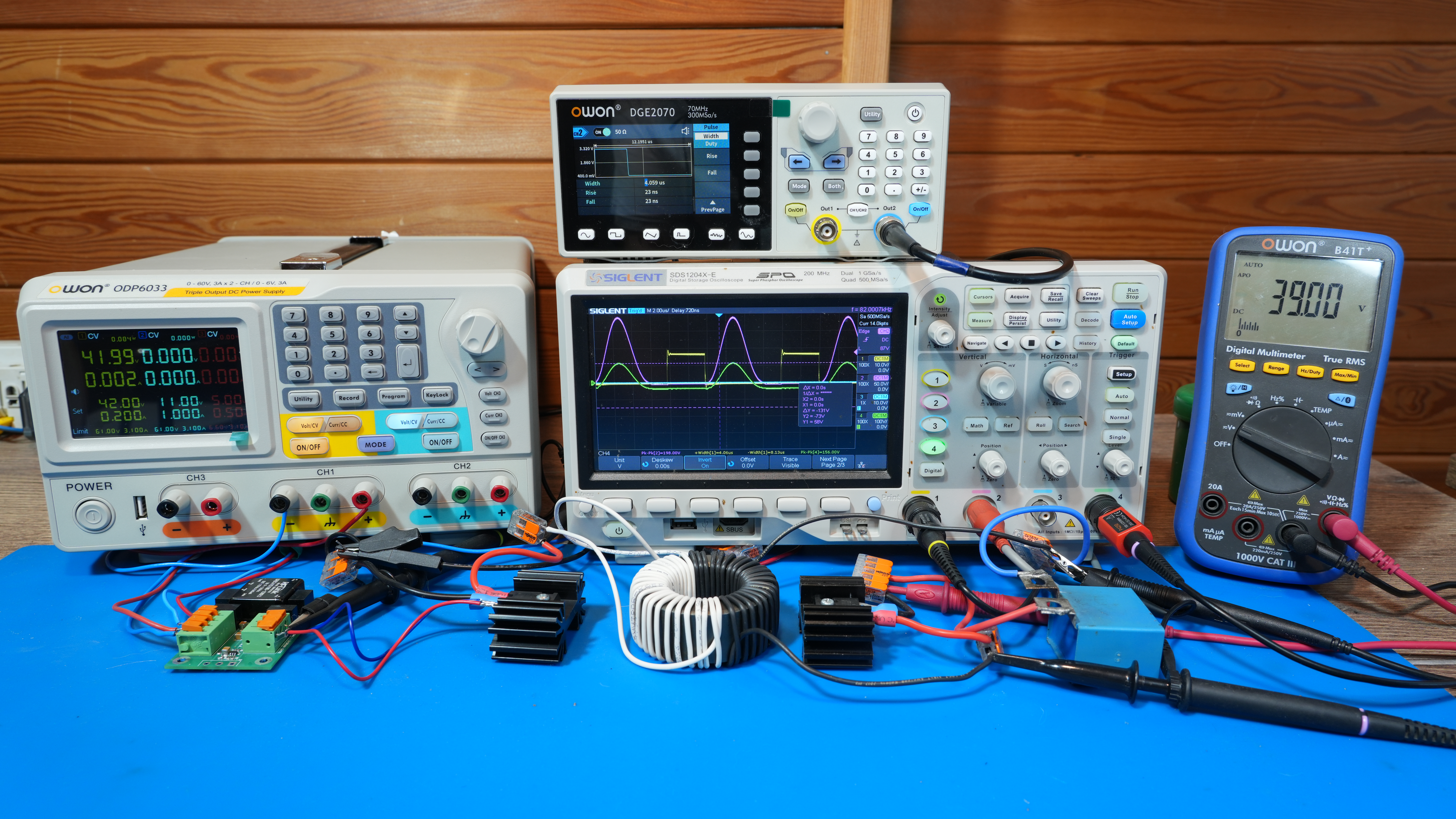

Рис. 2. Экспериментальная установка: генератор DGE2070, трансформатор на ферритовом кольце, MOSFET C3M0040120k1 (нижнее плечо), драйвер с оптической развязкой. Питание — Termo 1012 от АКБ. (Нажмите для увеличения до 4K)
3. Методика измерений
- Генератор сигналов: DGE2070 (ручная установка частоты и длительности импульса управления ключом).
- LCR-метр: MS5308 (измерение индуктивностей и ёмкостей на частоте 100 кГц).
- Осциллограф: Siglent SDS1204X-E (200 МГц, 1 ГВыб/с).
- Мультиметр: B41T (измерение напряжения на накопительном конденсаторе C1).
- Подключение щупов осциллографа: все минусовые щупы подключены к минусу источника питания (общий провод).
- Каналы осциллографа: жёлтый → Vgs (затвор-исток), бордовый → Vds (сток-исток), зелёный → вторичная обмотка T1.
4. Экспериментальные результаты
4.1.1. Видеодемонстрация настройки ёмкостно-независимого резонанса
Видеоролик начинается с демонстрации сигналов при частоте генератора 80 кГц. На осциллографе видно появление высоковольтного импульса ЭДС самоиндукции (бордовый луч) на первичной обмотке и его зеркальное отражение на вторичной (зелёный луч).
Показан режим короткого замыкания. В этом случае ток в первичной обмотке возрастает многократно и срабатывает защита источника питания.
Обратите внимание: импульс ЭДС самоиндукции возникает через некоторое время после полного закрытия ключа — это демонстрирует жёлтый луч осциллографа (затвор транзистора).
При изменении длительности импульса более чем в два раза амплитуда ЭДС самоиндукции не изменилась.
Важно подчеркнуть: то, что мы наблюдаем, опровергает не физику, а устоявшийся инженерный стереотип, отождествляющий передачу энергии в трансформаторе из первичной обмотки во вторичную с протеканием тока в цепи. Согласно уравнениям Максвелла, энергия в электромагнитных системах передаётся через поле. Источник ЭДС — это изменение магнитного потока (∂B/∂t), формируемое средой, а не сам ток проводимости.
Далее в видеоролике показано уменьшение длительности сигнала до 50 нс и последующее, постепенное, увеличение частоты на генераторе сигналов до трёх и более мегагерц. В некоторый момент времени начинается рассогласование, и сигнал на вторичной обмотке перестаёт соответствовать сигнатуре сигнала на первичной.
На вторичной обмотке (зелёный луч) образуются ярко выраженные резонансные колебания. Именно на их частоту происходит дальнейшая настройка генератора сигналов.
Следует отметить, что после появления гармонических колебаний на вторичной обмотке короткое замыкание вторичной обмотки перестаёт оказывать влияние на ток потребления от источника питания. Напряжение на конденсаторе, демонстрируемое вольтметром, начинает увеличиваться и достигает уже сотен вольт против тридцати восьми начальных.

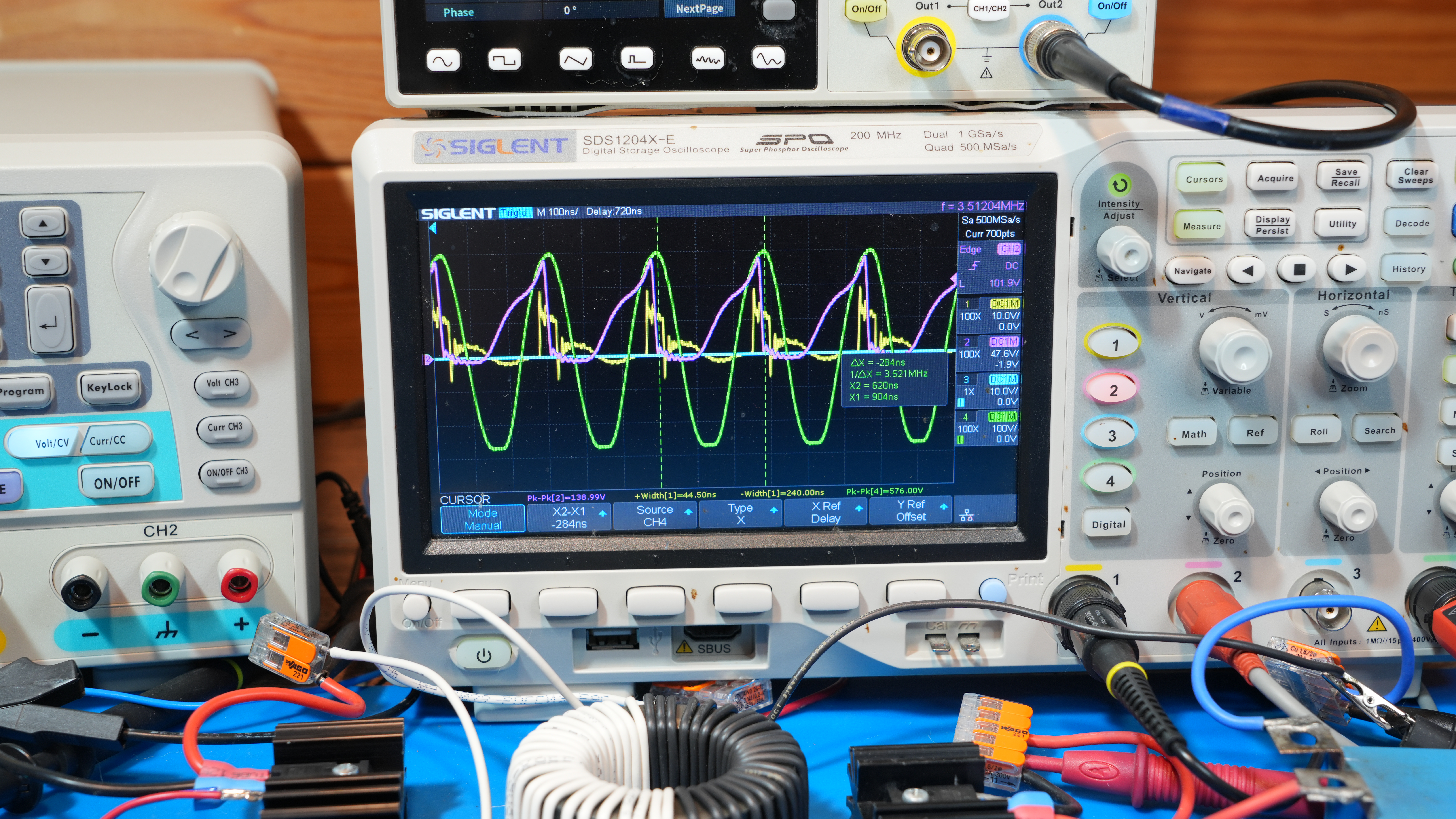

Осциллограмма: гармонические синусоидальные колебания на вторичной обмотке (зелёный луч, 100 В/дел.), амплитуда — 500 В. (Нажмите для увеличения до 4K)
В третьей части видеоролика показано, что после установки на генераторе резонансной частоты, обнаруженной на начальном этапе настройки, зелёный луч демонстрирует наличие гармонических синусоидальных сигналов, достигших пятисот вольт.
Амплитуда гармонических колебаний в четыре раза превышает ЭДС самоиндукции первичной обмотки, при равном количестве витков и примерно равной индуктивности первичной и вторичной обмоток трансформатора на ферритовом кольце.
Если на вторичной обмотке мы наблюдаем гармонические колебания, то на первичной обмотке сигнатура сигнала имеет пилообразную форму.
Также следует обратить внимание, что амплитуда гармонических колебаний на вторичной обмотке достигает пятисот вольт против ста шестидесяти на первичной. Что при равном количестве витков и примерно равной индуктивности противоречит представлениям о коэффициенте трансформации.
И всё это на одном замкнутом магнитопроводе, что не вписывается в классическую теорию работы трансформаторов.
В завершении видеоролика показано, что напряжение на накопительном конденсаторе выросло до трёхсот вольт. Короткое замыкание обкладок конденсатора, а значит и вторичной обмотки, не оказывает влияния на средний ток потребления, который неизменно остаётся равным нулю. Установка параллельно накопительному конденсатору 1 мкФ аналогичного такой же ёмкости не оказывает влияния ни на резонансную частоту, ни на нулевой средний ток.
5. Обсуждение
5.1. Ключевой механизм: прерывание изменения ЭДС самоиндукции
Классический подход рассматривает передачу энергии через ток проводимости. Однако в данном эксперименте наблюдается иной механизм.
На первичной обмотке фиксируется сигнал пилообразной формы. Это прямо указывает на то, что изменение ЭДС самоиндукции происходит не непрерывно, а прерывается. Именно этот спад пилообразного сигнала приходится на максимум амплитуды гармонических колебаний на вторичной обмотке.
Это означает, что прерывается не ток, а процесс изменения магнитного потока. В результате возникает скачок ∂B/∂t, который порождает мощную ЭДС самоиндукции — не десятки, а сотни вольт.
Осциллограмма: жёлтый — Vgs (затвор, 10 В/дел.), бордовый — Vds (сток, 50 В/дел.), зелёный — напряжение на вторичной обмотке (100 В/дел.). (Нажмите для увеличения до 4K)
5.2. Противоречия классической теории цепей
Классическая теория цепей, основанная на интегральных параметрах, не описывает этот механизм:
-
Коэффициент трансформации
При равном количестве витков (N₁ = N₂) классическая теория требует равенства напряжений. В эксперименте на вторичной обмотке — 500 В, на первичной — 160 В. Отношение 3,1 не объясняется линейной теорией. -
Передача энергии через ток
В классике энергия передаётся током проводимости. Однако в момент протекания тока сигнал на вторичной обмотке отсутствует. Энергия передаётся после закрытия ключа, когда возникает ЭДС самоиндукции. -
Короткое замыкание вторичной обмотки
В классическом трансформаторе КЗ вторички вызывает рост тока в первичной и увеличивает потребление. В эксперименте КЗ не влияет на средний ток, который остаётся равным нулю. -
Резонансная частота
Классическая формула Томсона предсказывает зависимость частоты от ёмкости:f = 1 / (2π√(LC))В эксперименте установка параллельного конденсатора не меняет частоту. -
Две разные сигнатуры на одном замкнутом магнитопроводе
На одном и том же замкнутом магнитопроводе, в одних и тех же условиях, на первичной обмотке фиксируется пилообразный сигнал, а на вторичной — гармонические синусоидальные колебания. Классическая теория утверждает, что магнитный поток в замкнутом сердечнике одинаков для всех обмоток, следовательно, форма сигнала должна быть одинаковой. Наблюдаемое различие указывает на то, что магнитный поток не является одинаковым для обеих обмоток, или передача энергии осуществляется не через общий магнитный поток. -
Частота эффекта превышает предельные возможности ферромагнитного материала
Резонансная частота, на которой наблюдаются гармонические колебания с амплитудой 500 В, достигает нескольких мегагерц. Для ферритового кольца 63×38×25 мм (MnZn) характерны: относительная магнитная проницаемость µr ≈ 2000…3000 (на низких частотах) и предельная рабочая частота ≤ 1–2 МГц. Классическая теория утверждает, что на частотах выше предела рабочей частоты материала происходит резкое падение проницаемости и рост потерь. Наблюдение устойчивого резонанса на частотах выше 3 МГц не может быть объяснено классическими частотными ограничениями ферромагнитных материалов.
5.3. Объяснение через уравнения Максвелла
Все наблюдаемые эффекты полностью описываются уравнениями Максвелла:
5.3.1. Закон Фарадея-Максвелла
ЭДС самоиндукции возникает не от тока, а от изменения магнитного потока.
- Пилообразная форма на первичной обмотке показывает, что изменение магнитного потока происходит неравномерно.
- Спад пилы совпадает с максимумом гармонических колебаний на вторичной обмотке.
- Это означает, что в момент прерывания изменения ЭДС возникает максимальное ∂B/∂t, которое порождает мощную ЭДС — сотни вольт.
5.3.2. Вектор Пойнтинга
Энергия передаётся через поле, а не через ток. Проводники лишь направляют поле.
- КЗ вторичной обмотки не влияет на ток потребления — энергия идёт через поле, минуя замкнутый контур.
- Добавление параллельного конденсатора не меняет частоту — резонанс определяется распределённой ёмкостью среды, а не дискретным элементом.
5.3.3. Коэффициент трансформации в полевом представлении
Классический коэффициент трансформации справедлив только для режима, где магнитный поток равномерно пронизывает все витки.
При резонансе на распределённых параметрах поле перераспределяется. ЭДС на каждой обмотке определяется не числом витков, а интегралом E по контуру, который зависит от скорости изменения потока через площадь, охватываемую контуром:
При резонансе поток через вторичную обмотку изменяется быстрее, что и приводит к превышению амплитуды в 3,1 раза при равном числе витков.
5.4. Природа ёмкостно-независимого резонанса
Классическая формула Томсона предполагает сосредоточенные параметры L и C. Однако в эксперименте резонанс определяется распределённой ёмкостью среды — полем в межвитковом пространстве, диэлектрике и монтаже.
Уравнения Максвелла описывают это через:
Ёмкость — это не элемент, а способность среды накапливать энергию электрического поля. Добавление дискретного конденсатора не меняет распределение поля в резонансном режиме, поэтому частота остаётся неизменной.
5.5. Общий вывод
Классическая теория цепей оперирует интегральными параметрами и не учитывает:
- роль поля в передаче энергии,
- распределённый характер параметров,
- механизм прерывания изменения ЭДС самоиндукции.
Уравнения Максвелла полностью объясняют все аномалии:
| Наблюдение | Объяснение через уравнения Максвелла |
|---|---|
| Пила на первичной обмотке | Неравномерное изменение магнитного потока |
| Спад пилы совпадает с максимумом гармоник на вторичке | Максимальное ∂B/∂t в момент прерывания изменения ЭДС |
| 500 В на вторичке при 160 В на первичной | Интеграл E по контуру зависит от распределения поля и ∂B/∂t |
| ЭДС достигает сотен вольт | ∂B/∂t достигает максимума при прерывании изменения потока |
| КЗ вторички не влияет на ток потребления | Энергия передаётся через поле (S = E × H), а не через ток |
| Ёмкость не меняет частоту | Резонанс определяется распределённой ёмкостью среды |
| Две сигнатуры на одном магнитопроводе | Поле перераспределено; поток не одинаков для всех обмоток |
| Частота > 3 МГц при пределе феррита ~1–2 МГц | Энергия передаётся через поле в среде, а не через сердечник |
6. Заключение
В ходе экспериментального исследования обнаружен и зафиксирован устойчивый режим ёмкостно-независимого резонанса в однотактном преобразователе с трансформатором на замкнутом ферритовом магнитопроводе.
Важно отметить, что эффект проверялся на десяти различных кольцевых магнитопроводах, отличающихся диаметром, материалом и количеством витков. Во всех случаях эффект стабильно воспроизводился и демонстрировал идентичные закономерности, но на разных резонансных частотах, что объясняется различием в индуктивности обмоток, определяемой количеством витков, геометрией намотки и свойствами магнитопровода. Это подтверждает физическую природу эффекта и его воспроизводимость в различных условиях.
Установлено, что:
- Передача энергии от первичной обмотки ко вторичной осуществляется не током проводимости, а импульсом ЭДС самоиндукции, возникающим после полного закрытия ключа.
- Частота резонанса определяется распределённой ёмкостью среды, а не дискретным конденсатором в цепи, что подтверждается неизменностью частоты при изменении ёмкости и при подключении параллельного конденсатора.
- Короткое замыкание вторичной обмотки не оказывает влияния на средний ток потребления, который остаётся равным нулю, что свидетельствует о передаче энергии через электромагнитное поле, а не через ток проводимости.
- На вторичной обмотке наблюдаются гармонические синусоидальные колебания амплитудой до 500 В при напряжении на первичной обмотке 160 В и равном числе витков, что противоречит классическому коэффициенту трансформации.
- На одном замкнутом магнитопроводе одновременно существуют две различные сигнатуры сигналов: пилообразная на первичной обмотке и гармоническая на вторичной, что указывает на перераспределение поля и отсутствие единого магнитного потока для всех обмоток.
- Частота эффекта достигает нескольких мегагерц, что превышает предельные рабочие частоты используемого ферромагнитного материала, подтверждая, что передача энергии осуществляется через поле в среде, а не через сердечник.
Наблюдаемые аномалии не вступают в противоречие с уравнениями Максвелла, но требуют пересмотра классических инженерных интерпретаций, основанных на интегральных параметрах R, L, C и коэффициенте трансформации.
6.1. Практическое применение и перспективы использования
Обнаруженный эффект открывает новые возможности для создания преобразовательных устройств с принципиально новыми характеристиками:
- Бесснабберные преобразователи — отсутствие необходимости в снабберных цепях для гашения выбросов ЭДС самоиндукции позволяет существенно упростить схемотехнику, повысить надёжность и снизить стоимость силовых устройств.
- Передача энергии через поле — возможность передачи энергии через электромагнитное поле, минуя замкнутые токопроводящие контуры, открывает перспективы для беспроводной передачи энергии на новые расстояния и через различные среды.
- Преобразователи с нулевым потреблением — режим нулевого среднего тока потребления позволяет создавать устройства, работающие в режиме циркуляции реактивной мощности, что критически важно для автономных систем с ограниченным энергоресурсом.
- Высокий коэффициент энергетической эффективности (COP) — в экспериментально зафиксированном режиме средний ток потребления от источника питания равен нулю. При этом наблюдается нагрев транзистора и сердечника до 70 °C при длительной работе. Это свидетельствует о том, что энергия для нагрева поступает не от источника питания, а из электромагнитного поля среды. Поскольку затраты энергии от источника равны нулю, традиционный КПД (η = Pвых / Pвх) теряет физический смысл. Вместо него следует использовать коэффициент энергетической эффективности (COP), который в данном режиме стремится к бесконечности, что указывает на наличие внешнего энергетического наполнения системы. Это открывает перспективы создания устройств, использующих энергию поля для совершения полезной работы.
- Работа на высоких частотах — возможность устойчивой работы на частотах, превышающих пределы ферромагнитных материалов, позволяет создавать компактные преобразователи с уменьшенными габаритами при сохранении высокой выходной мощности.
- Новая элементная база — понимание механизма передачи энергии через поле открывает путь к созданию новых типов магнитных элементов, не ограниченных классическими частотными и амплитудными характеристиками ферромагнитных материалов.
- Устройство управления «EMF‑Controller» — в настоящее время ведётся разработка устройства управления на базе FPGA Zynq-7020, предназначенного для автоматической настройки и стабилизации режима ёмкостно-независимого резонанса. Устройство позволяет отслеживать параметры сигналов в реальном времени, подстраивать частоту и длительность импульсов, а также управлять процессом разряда накопительного конденсатора на нагрузку, обеспечивая утилизацию накопленной энергии. Рабочее название устройства — «EMF‑Controller» (контроллер ЭДС самоиндукции).
6.2. Направления дальнейших исследований
- Математическое моделирование резонансного режима на основе полевых уравнений Максвелла.
- Исследование влияния геометрии магнитопровода и обмоток на параметры резонанса.
- Разработка инженерных методик расчёта устройств на основе ёмкостно-независимого резонанса.
- Экспериментальное исследование масштабирования эффекта на большие мощности.
- Поиск оптимальных материалов и конфигураций для максимальной эффективности.
- Разработка и внедрение устройства управления на базе ПЛИС 7020 (Zynq-7000) для автоматической настройки и стабилизации резонансного режима — «EMF‑Controller».
