DIY. NB-IoT Modem BC66.

NB IoT на основе модема BC66.

---

Для широкого спектра приложений с малым электропотреблением, таких как интеллектуальные приборы учёта расхода коммунальных ресурсов (электричества, тепла, воды, газа) и передачи данных в сети NB-IoT разработан модем.

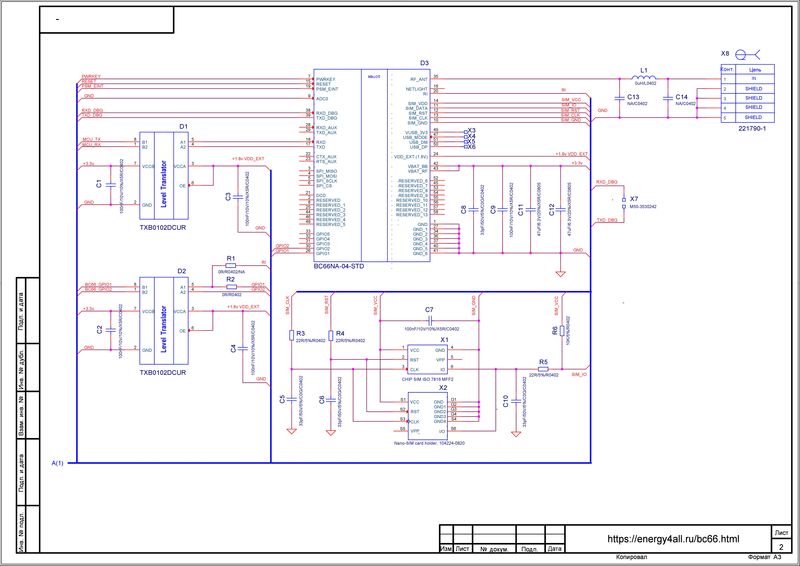

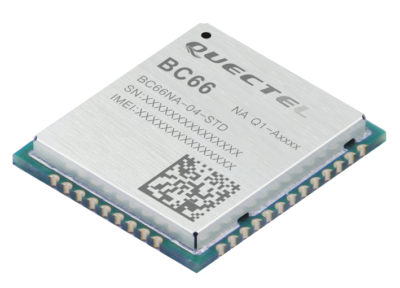

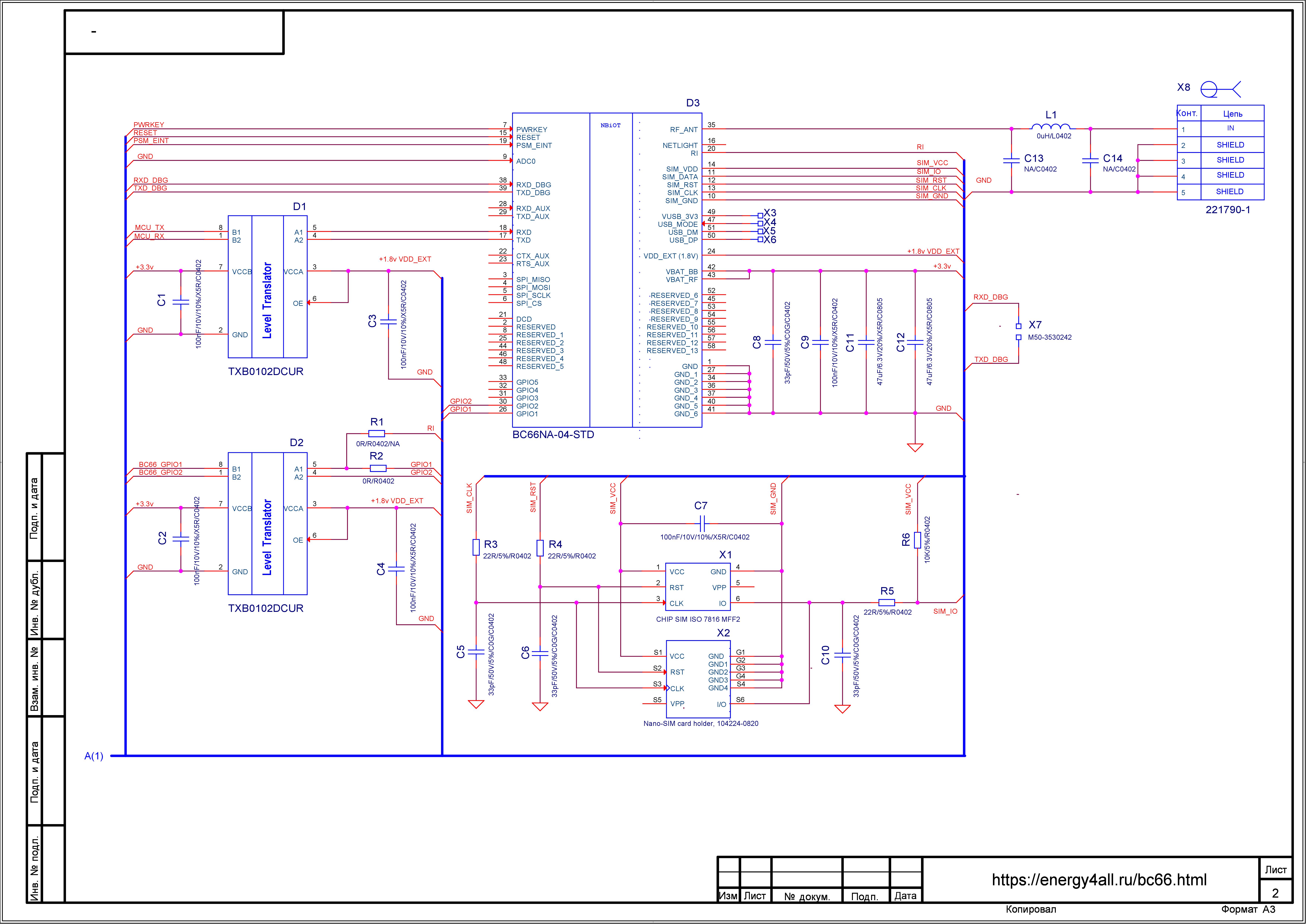

• Обмен данными в сети NB IoT на базе модуля BC66.

• Поддержка протокола RS485/MODBUS - ST3485.

• Детектор короткого замыкания линий данных RS485 на основе датчика тока INA180A.

• Детектор вскрытия корпуса распределительного щита - TLP291

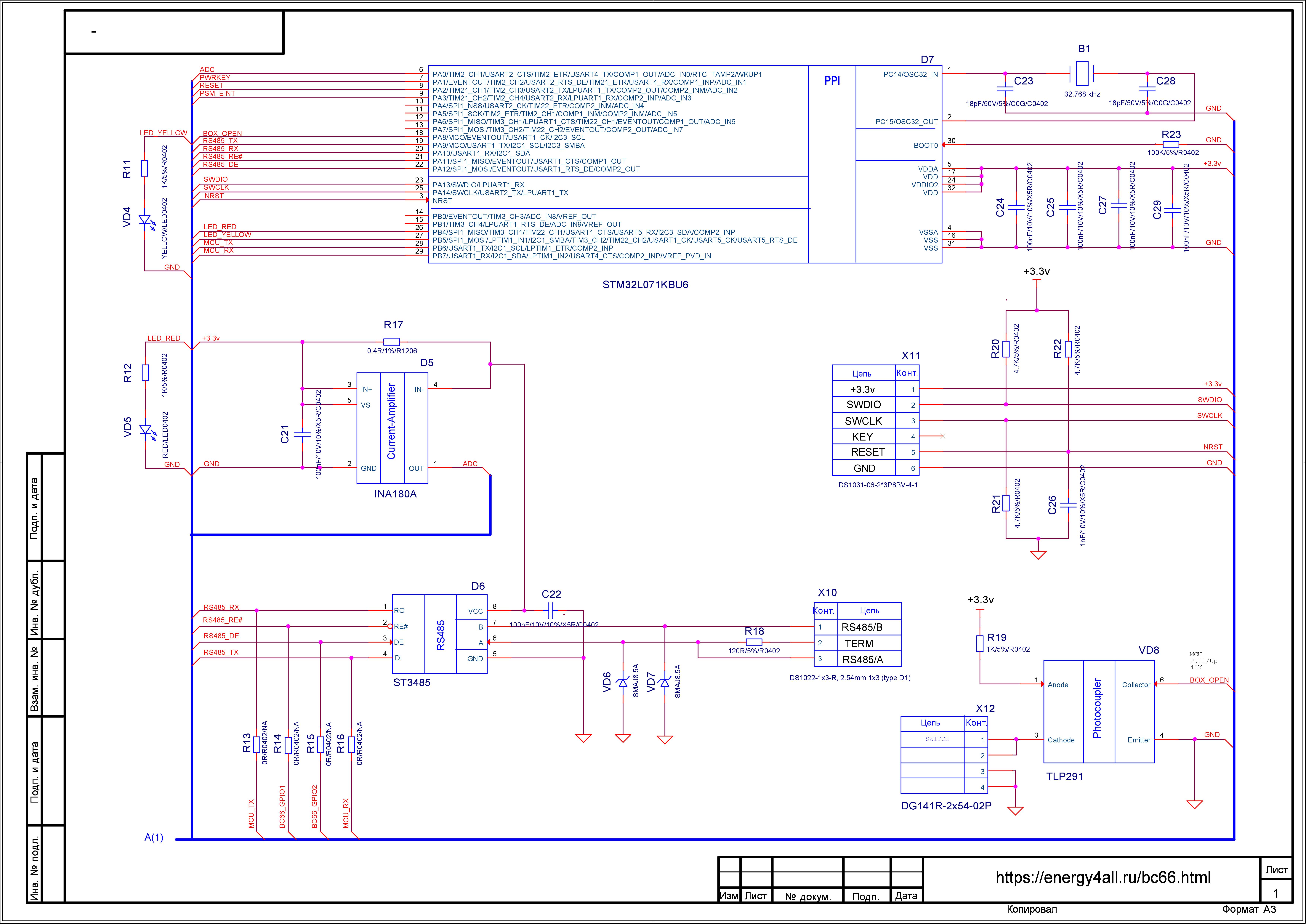

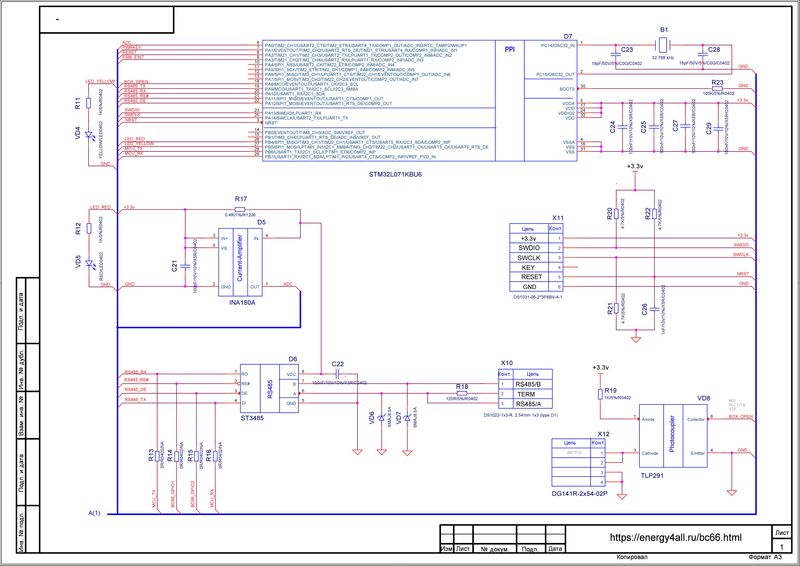

• Управление модулем BC66 и передача данных по протоколу RS485 выполнено на STM32L071KBU6.

• Индикация режимов работы устройства - три светодиода.

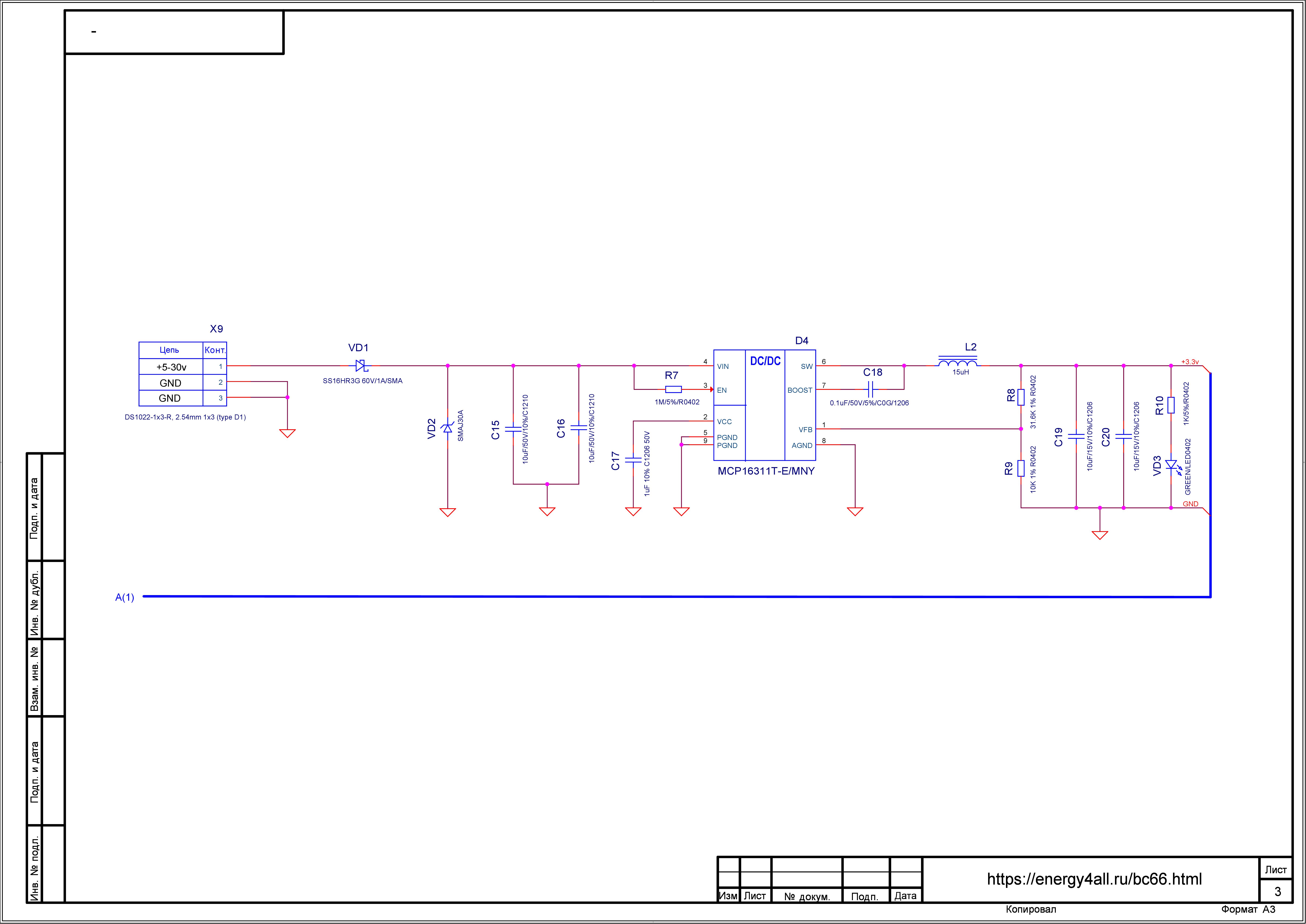

• Напряжение питания от 4.4V to 30V - MCP16311

• Монтаж на DIN-рейку с возможностью подключения антенны вне распределительного щита.

Оригинальность разработанного устройства заключается в том, что поэтапное развитие программного комплекса предполагает полный отказ от использования микроконтроллера STM32, без переработок схемы, что в серии снизит себестоимость продукта. Это достигнуто за счёт использования технологии OpenCPU, поддерживаемой BC66.

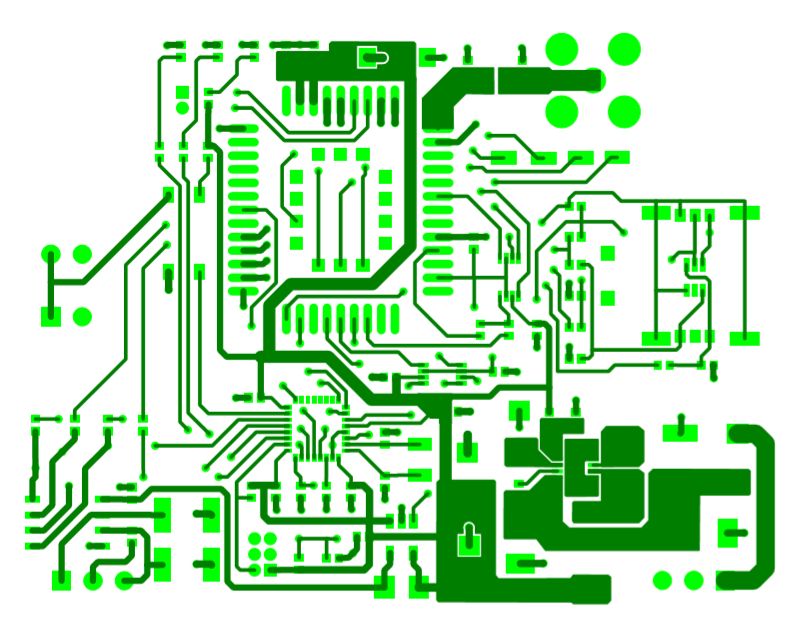

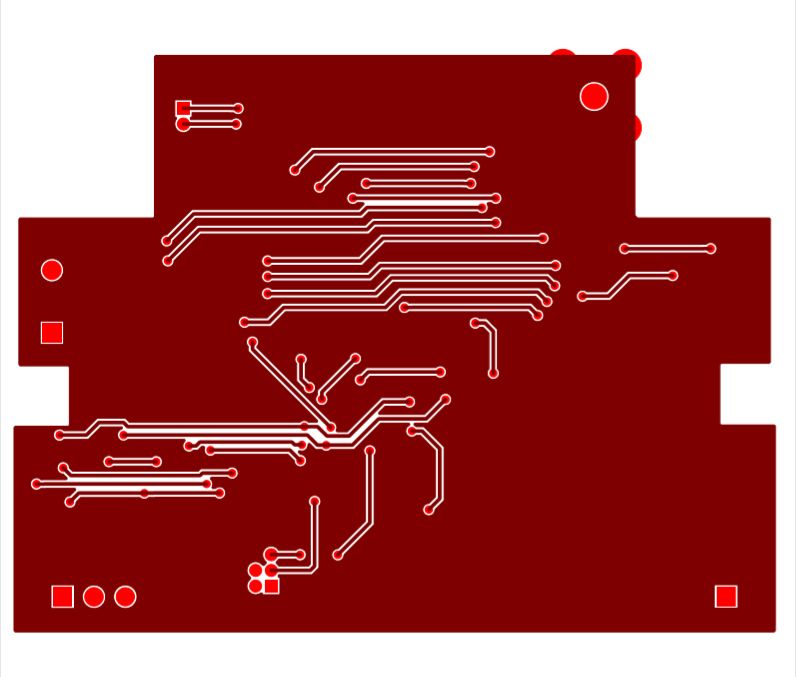

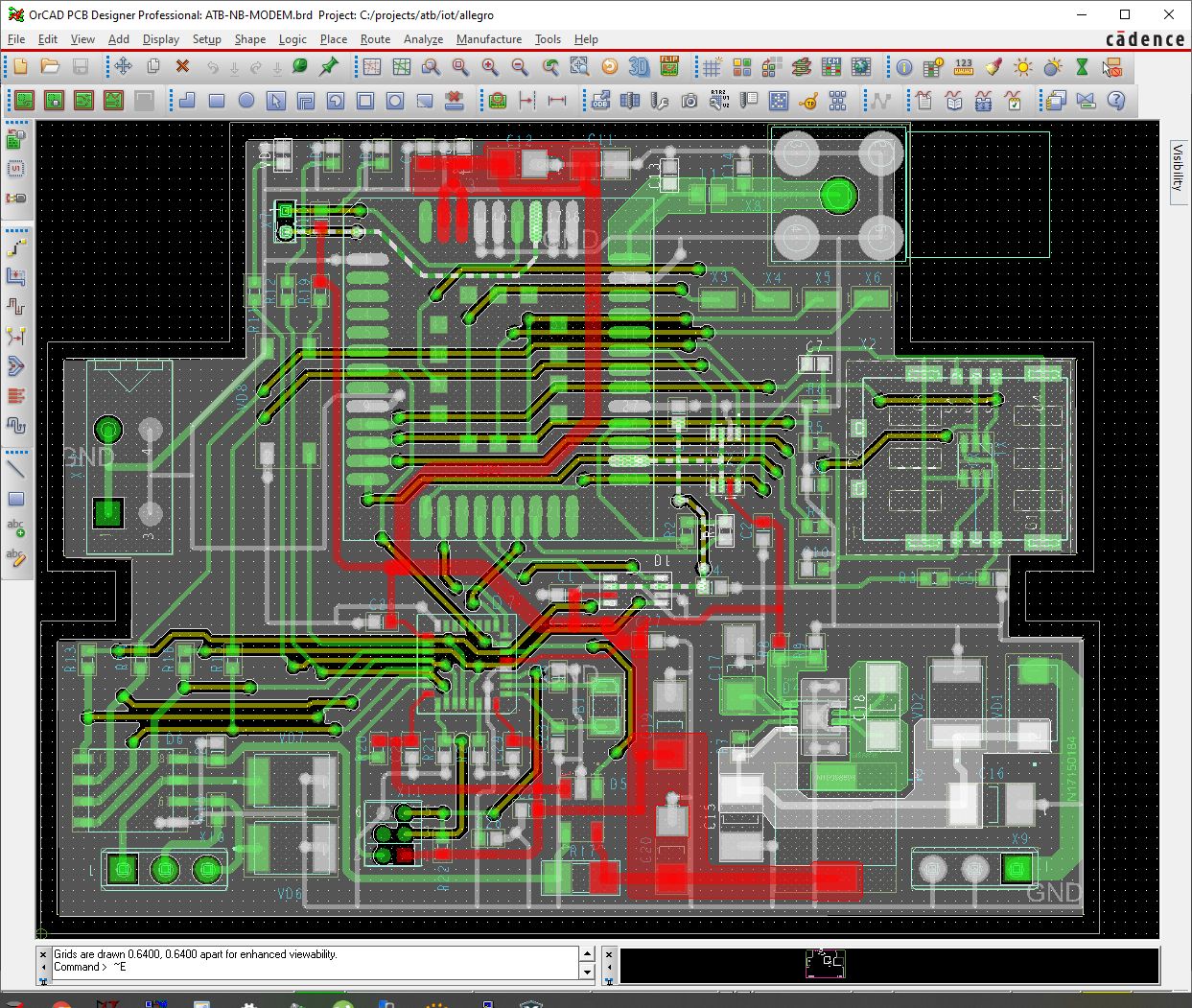

Проект печатной платы по слоям переданный в производство доступен для ознокомления по ссылке cam350.pdf
