Детектор пиков сигналов.

Детектор пика сигналов.

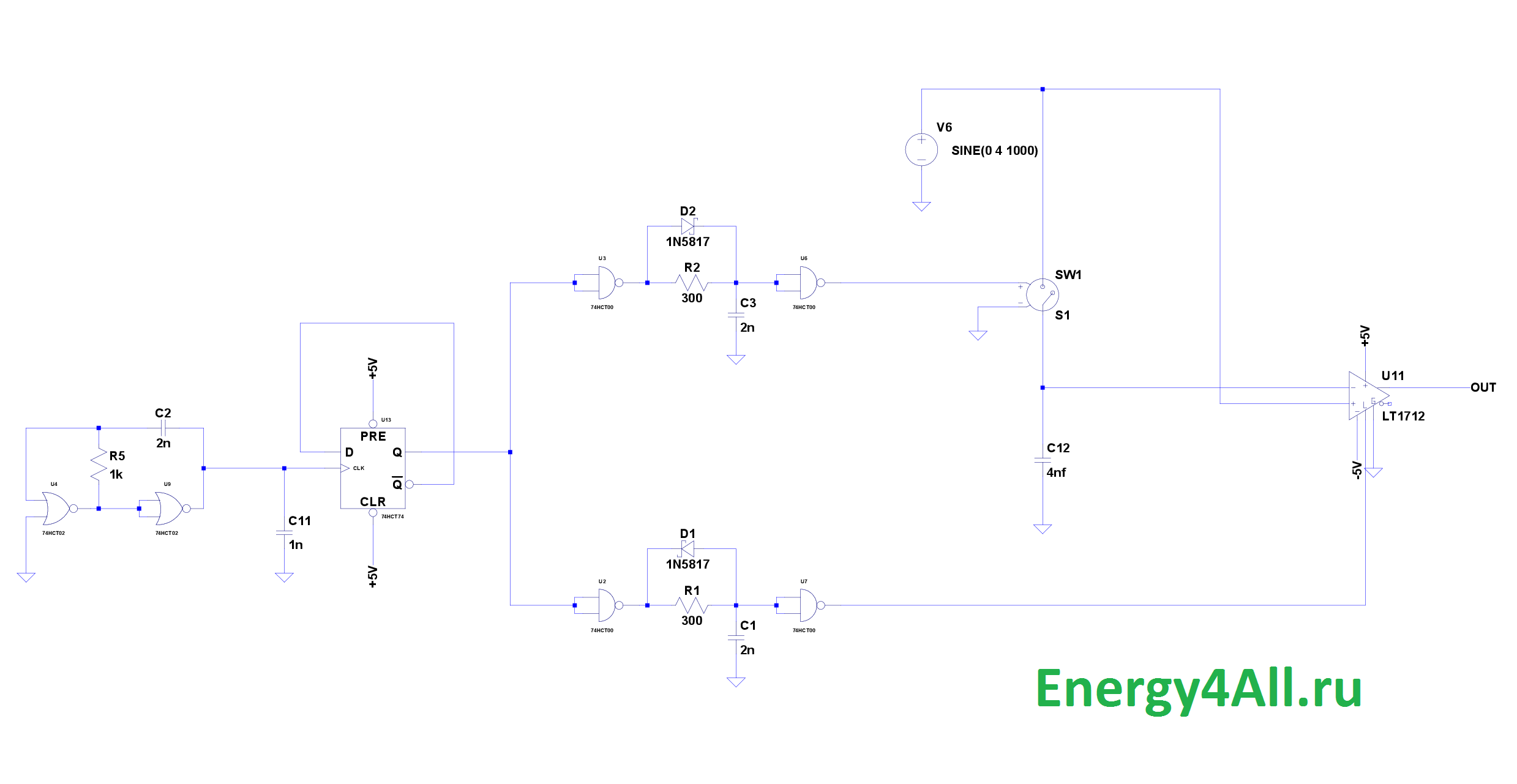

Проектируемая схема пикового детектора с высокой точностью определяет максимумы и минимумы сигнала в широком диапазоне частот без потери точности.

Система может находиться в одном из двух состояний - режим записи и режим измерений. Текущее состояние определяется уровнем на выходе D-триггера. Высокий уровень - режим записи, низкий - измерений. Чем выше частота задающего генератора, тем чаще происходят измерения, тем точнее определение минимумов и максимумов амплитуды сигнала.

В режиме записи открывается ключ S1 и заряд конденсатора C12 выравнивается с уровнем напряжения исходного сигнала.

В режиме измерений происходит сравнение ранее записанного напряжения конденсата C12 с текущим уровнем напряжения исходного сигнала.

После перехода сигнала через максимум, его текущее значение напряжения будет ниже записанного в конденсатор. Соответсвенно на выходе компаратора высокий уровень сигнала будет изменён на низкий.

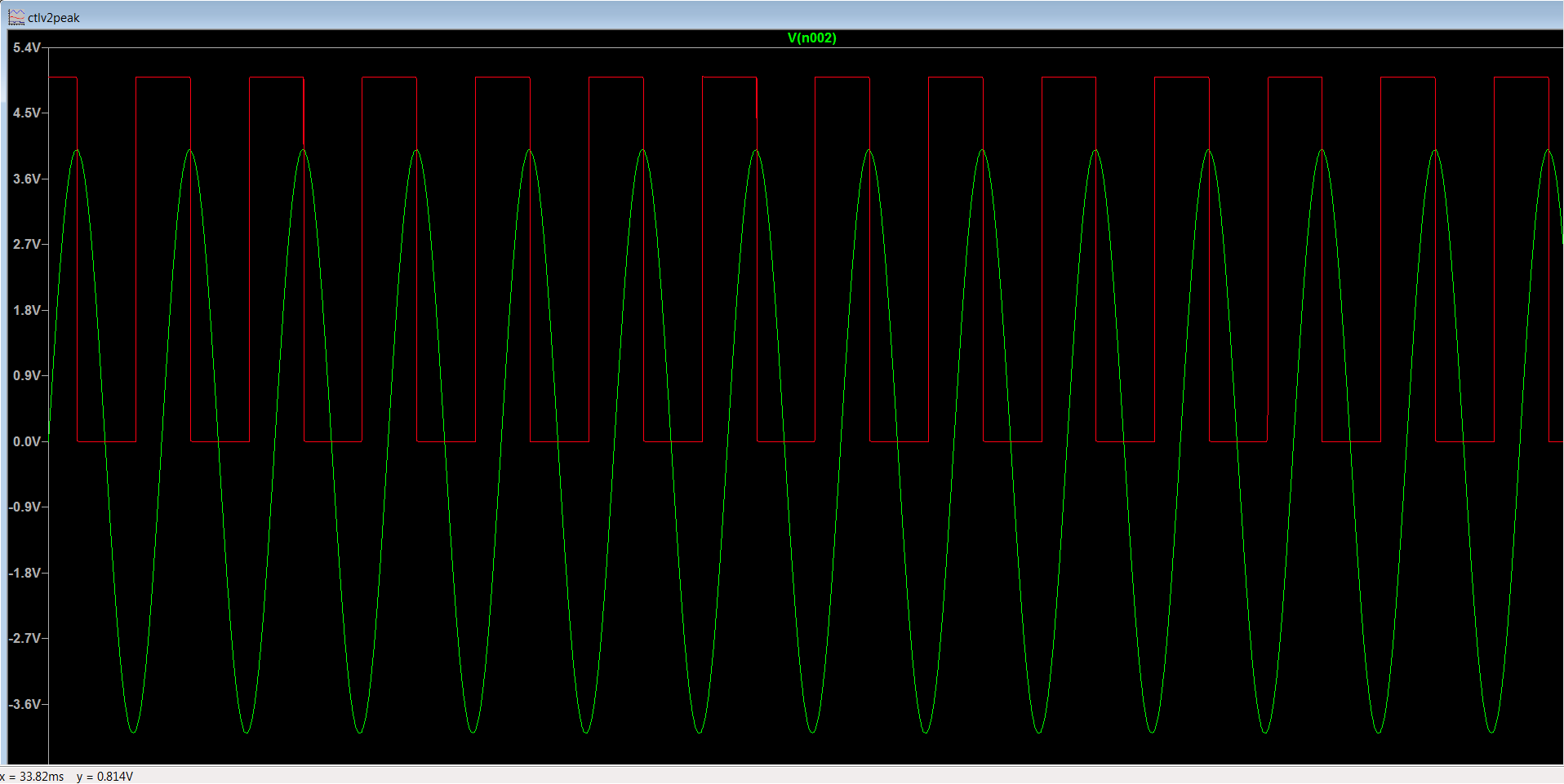

Переход с низкого на высокий, напротив говорит о преодолении минимального значения сигнала. Если идёт рост уровня сигнала или его снижение состояние выхода компаратора остаётся неизменным. Высокий уровень при росте уровня исходного сигнала и низкий при его снижении на осциллограмме это меандр.

Схема в режиме измерений - высокий уровень D-триггера. Работа компаратора заблокирована высоким уровнем на входе Latch enable, значение на выходе компаратора остаётся неизменным.
Пауза перед открытием ключа S1 необходима чтобы завершить предшествующий цикл измерений. Задержка переднего фронта задаётся цепочкой U3,R2,D2,C3,U6
Закрываю ключ S1 и выдерживаю паузу необходимую для завершения переходных процессов закрытия транзистора. Время паузы задаётся цепочкой U2,D1,R1,C1,U7
Перевожу компаратор в режим измерений - Latch disable, подав низкий уровень на вход LE компаратора.
Cравниваю ранее записанное в конденсатор напряжение с текущим уровнем сигнала. Время сравнения задаётся частотой работы генератора U4,R5,C2,U9.
