Трансформатор источник свободной энергии.

Опубликовано: 17/05/25

Трансформатор источник свободной энергии.

Данная статья написана по материалам и исследованиям Юрия Глебова В статье затронуты противоречия классической физики, продемонстрированы принципы получения свободной энергии и предпринята попытка описать подход Юрия Глебова к генерации свободной энергии трансформатором.

В статье показано, что на вторичной обмотке трансформатора образована мощность 0.267W, это оказалось в десятки раз больше, чем источник отдал в первичную обмотку трансформатора при подключении нагрузки.

Общие сведения.

Трансформатор — это электротехническое устройство, предназначенное для преобразования переменного напряжения и тока одной величины в напряжение и ток другой величины при сохранении частоты и без изменения общей мощности (в идеальном случае).

В классическом представлении трансформатор работает на основе электромагнитной индукции и состоит из:

  • Первичной обмотки (подключается к источнику переменного тока).
  • Вторичной обмотки (подключается к нагрузке).
  • Магнитопровода (сердечника из ферромагнитного материала для усиления магнитного поля).

Когда на первичную обмотку подаётся переменное напряжение, в магнитопроводе формируется изменяющееся магнитное поле. Это поле индуцирует напряжение во вторичной обмотке. Коэффициент трансформации определяет токи и напряжения в первичной и вторичной обмотках в зависимости о числа витков:

Компоненты.

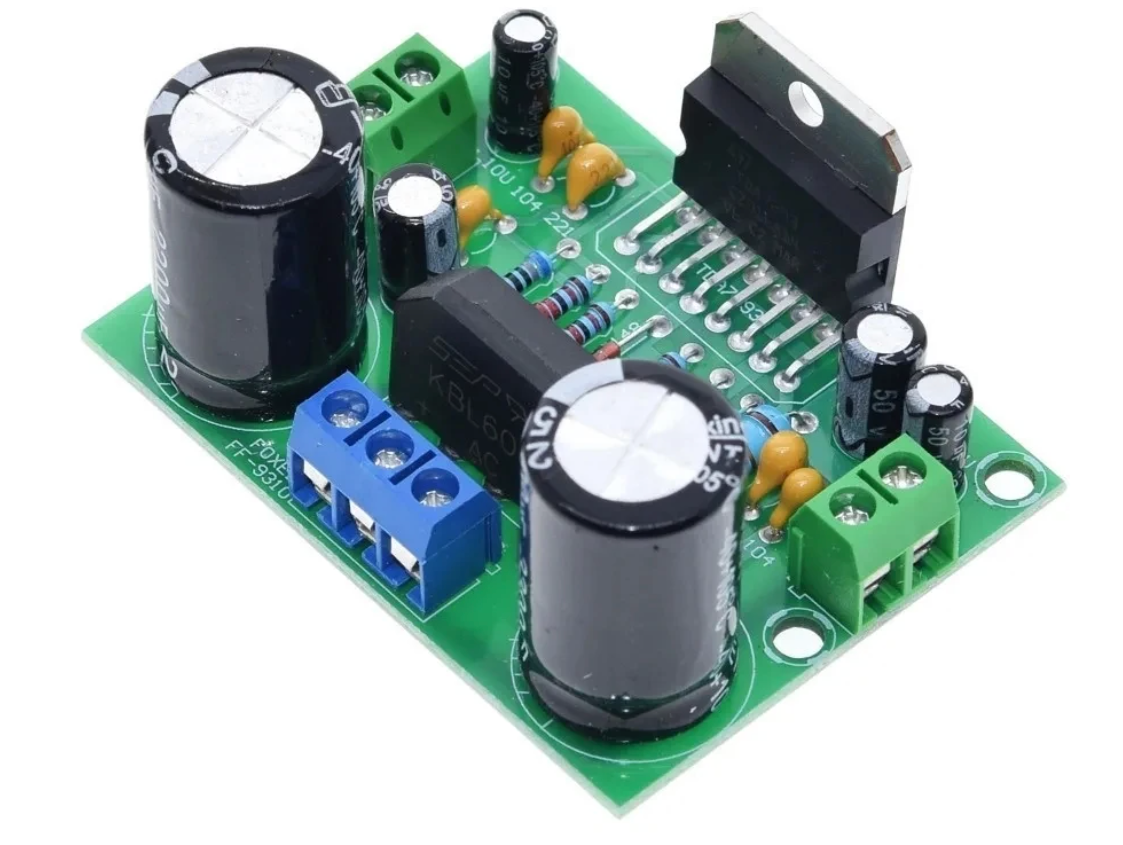

Для демонстрации работы трансформатора, выходящей за рамки классических представлений, в качестве источника переменного напряжения используется генератор синусоидального сигнала. Сигнал с генератора поступает на вход микросхемы TDA7294, которая позволяет усиливать синусоидальный сигнал вплоть до 300кГц.

Для исследований используется ферритовые кольца. Поэтому, чтобы трансформатор полноценно работал, передавая энергию из первичной обмотки во вторичную, следует избегать насыщения сердечника. Частота синусоидального сигнала должна быть безопасной и составлять порядка 100кГц, напряжение, чтобы избежать насыщения, следует уменьшить вплоть до пяти вольт. Так же не следует злоупотреблять количеством витков в первичной и вторичной обмотках. При проведении экспериментов десять витков - избыточное количество, так же избыточно сечение провода, достаточно и удобны в работе 0.5-0.75 квадрата.

Работа трансформатора.

Намотайте на ферритовое кольцо десять витков первичной обмотке и такое же количество на вторичной обмотке. Коэффициент трансформации в этом случае равен единице, проверяем и убеждаемся, что напряжение на вторичной обмотке соответствует напряжению на первичной. Важной характеристикой трансформатора является понятие "Виток на вольт", которое определяет количество витков обмотки трансформатора, необходимое для создания 1 вольта ЭДС при заданной магнитной индукции в сердечнике. В случае десяти витков на вторичной и первичной обмотке и напряжении источника питания в десять вольт, на один виток приходится один вольт. В этом легко убедиться, проведя через центральную область ферритового кольца один виток. Коэффициент трансформации - это базовое понятие которое определяет пропорции изменения тока и напряжения в трансформаторе.

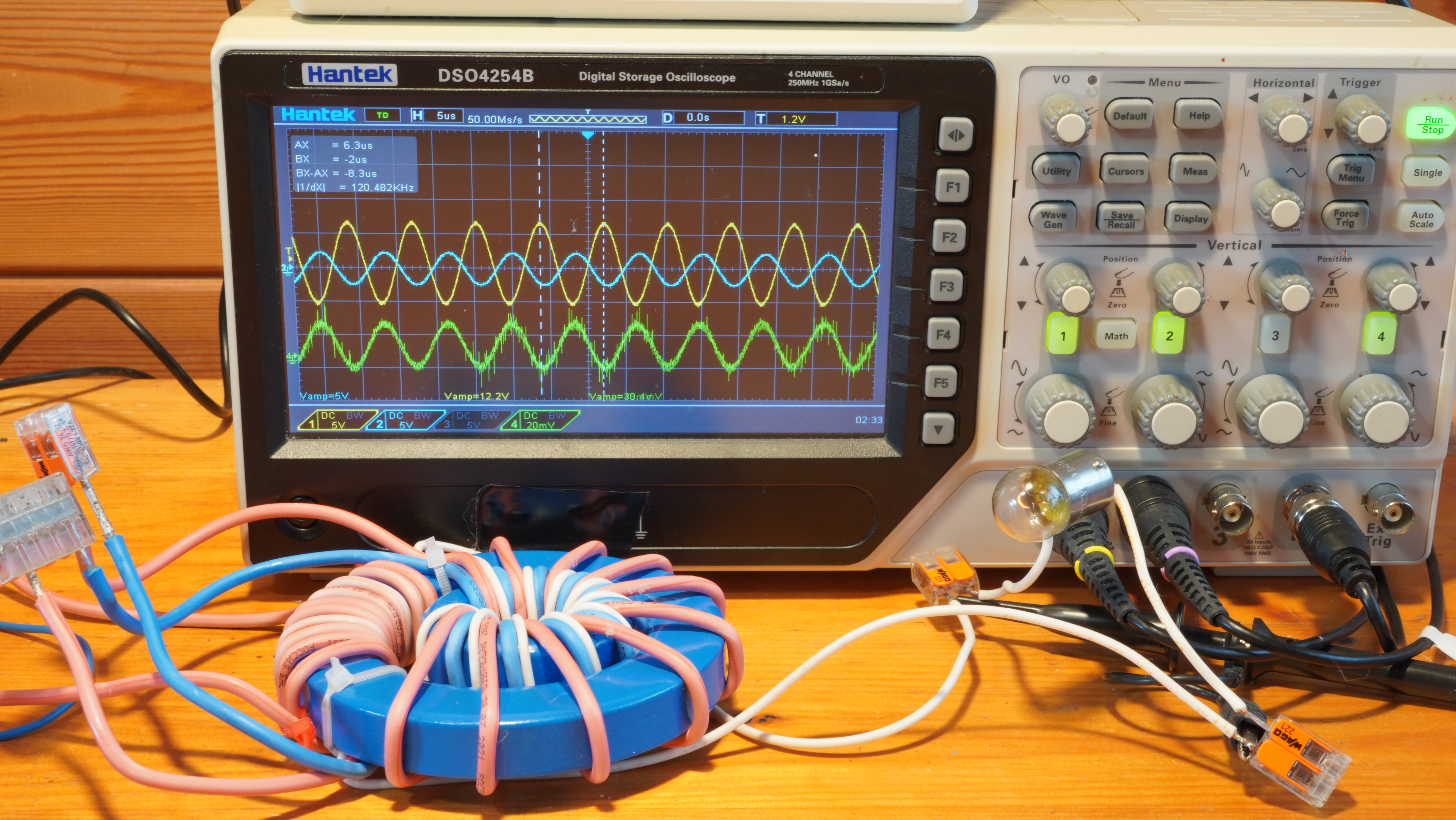

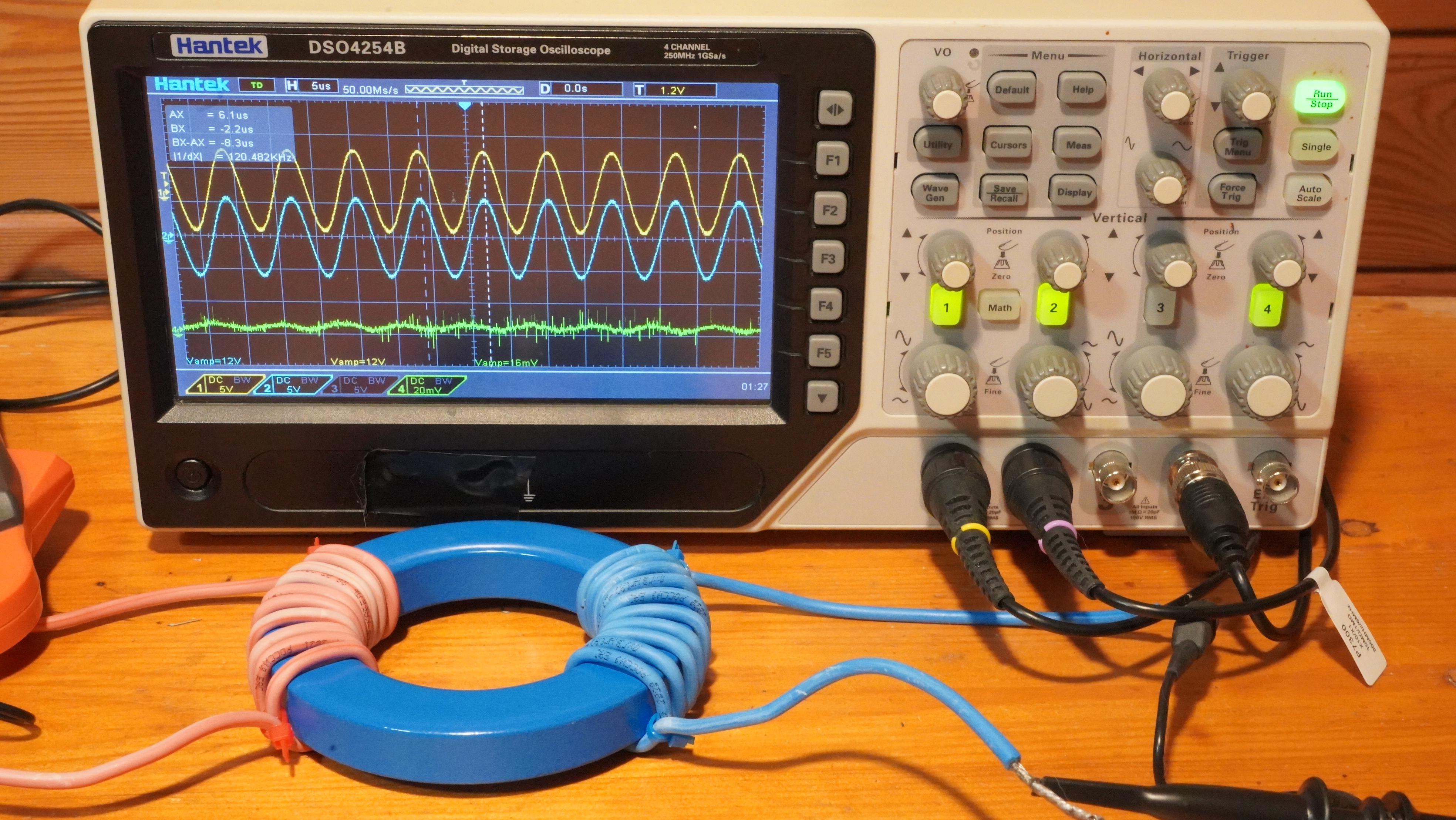

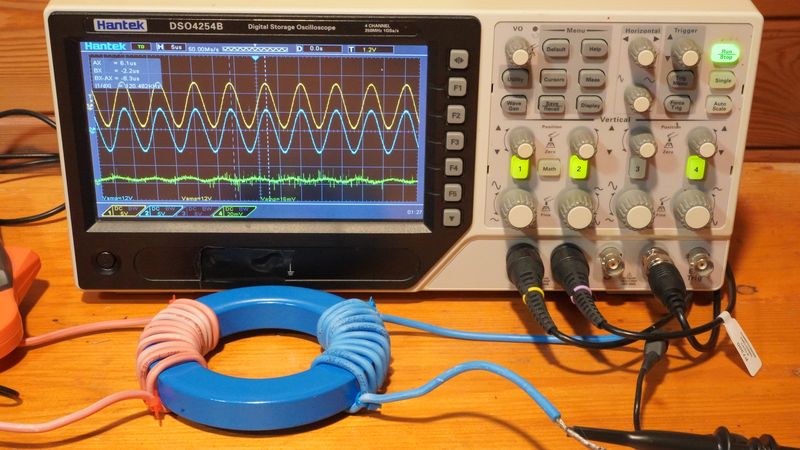

Жёлтый луч осциллографа напряжение на первичной обмотке трансформатора - красные витки. Синий луч осциллографа - вторичная обмотка, зелёный луч - ток потребления от источника питания с датчика тока OWON CP024. Определить точные значения тока данный датчик тока не позволят, но характер тока и динамику изменения демонстрирует с высокой степенью достоверности. Чувствительность датчика - 100mV/A.

Последовательное включение.

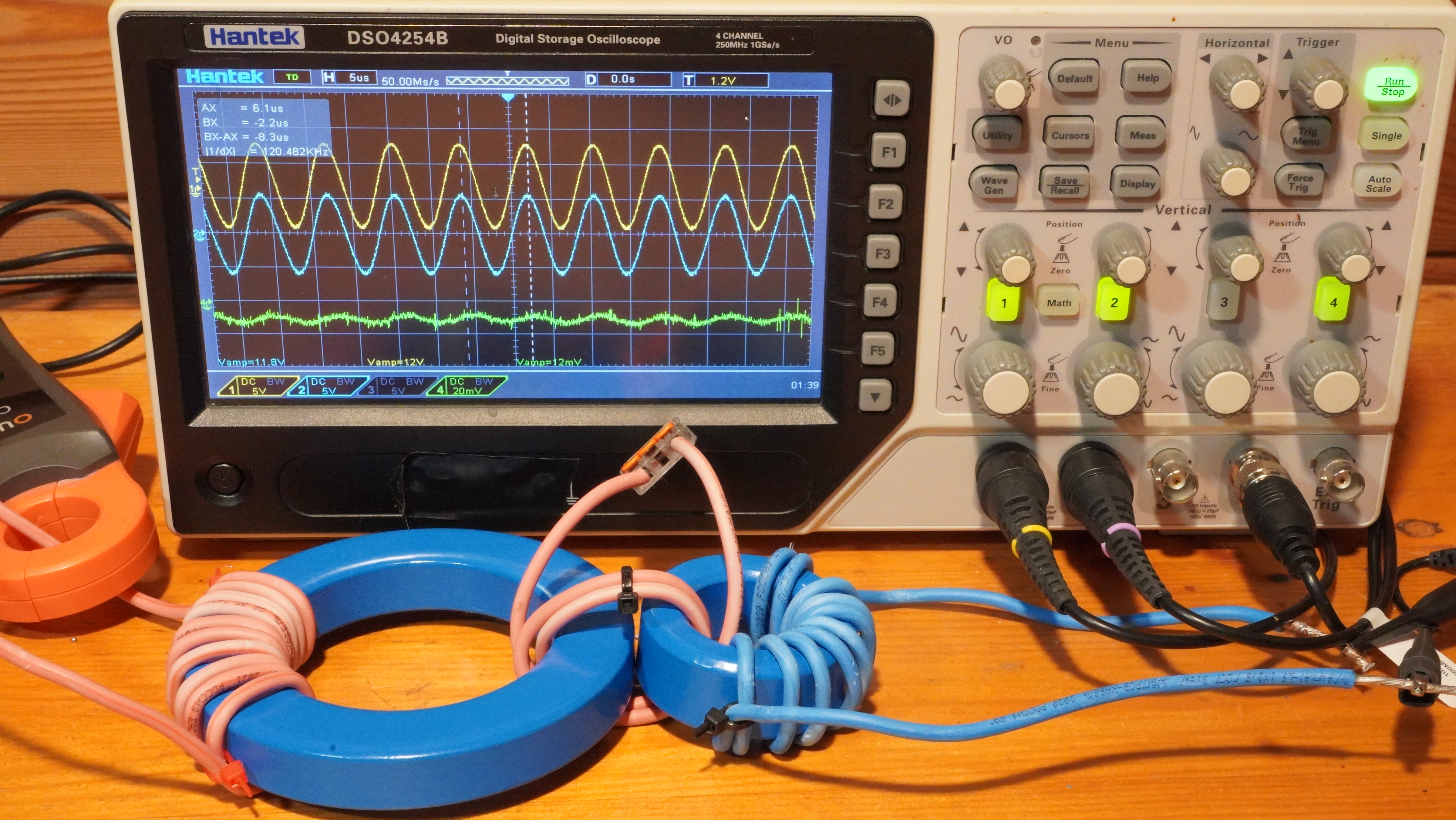

Подключим через короткозамкнутый виток второе кольцо и проверим на нём коэффициент трансформации. Количество короткозамкнутых витков в данной схеме соединения ферритовых колец роли не играет, достаточно двух-трёх. Напряжение на одном витке малого кольца осталось без изменений и составляет 1.2 вольта на виток. Стоит обратить внимание на направление магнитных потоков в ферритовых кольцах - они направлены встречно. Так же важно понимать и то, что количество короткозамкнутых витков вокруг малого и большого ферритового кольца роли не играет.

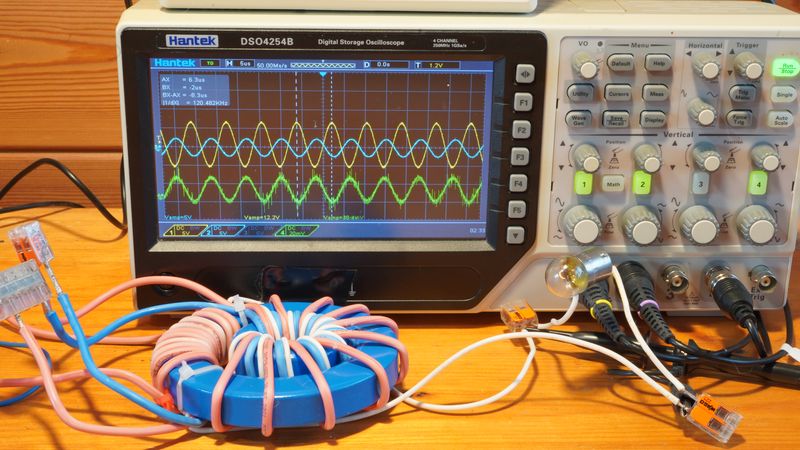

В ролике показано, что при подключении нагрузки, лампа 12V*10W напряжение падает, ток источника питания (зелёный луч) увеличивается. Падение напряжения вызвано тем, что источник питания маломощный и не в состоянии обеспечить ток в первичной обмотке трансформатора необходимый для трансформации. Следовательно, лампа не светится.

Скалярное поле.

В классическом представлении работа трансформатора основана на том, что энергия источника питания передаётся из первичной обмотки во вторичную при помощи магнитного поля, которое формируется в материале магнитопровода. Однако, если Вы проведёте несложные эксперименты, используя один виток, пропуская его через центр ферритового кольца, не затрагивая материал магнитопровода то быстро поймёте, что причиной возникновения энергии в проводнике является некое поле в центре кольца, в дальнейшем будем называть его скалярным. Если тестовый проводник вынести за пределы кольца, то по причине отсутствия скалярного поля вне ферритового кольца ЭДС в проводнике будет отсутствовать, чего быть не должно, если считать источником образования энергии магнитное поле. Ферритовое кольцо в данной парадигме следует рассматривать как зеркало, которое ограничивает скалярное поле в центре кольца и усиливает его в мю-раз.

Таким образом, магнитный поток в материале сердечника трансформатора не индуцирует электрический ток во вторичной обмотке трансформатора, а формирует скалярное поле, которое является причиной формирования энергии во вторичной обмотке трансформатора. Образованное скалярное поле является источником энергии. Для первичной обмотки образуемый ей ток, направлен таким образом, что препятствует росту тока от источника питания и уменьшает его вплоть до тока холостого хода. При подключении нагрузки ко вторичной обмотке скалярное поле, являясь источником энергии, образует движение зарядов, но это движение направлено противоположно, что уменьшает напряженность скалярного поля. В результате ток в первичной обмотке начинает расти. Магнитные поля для объяснения работы трансформатора это от лукавого.

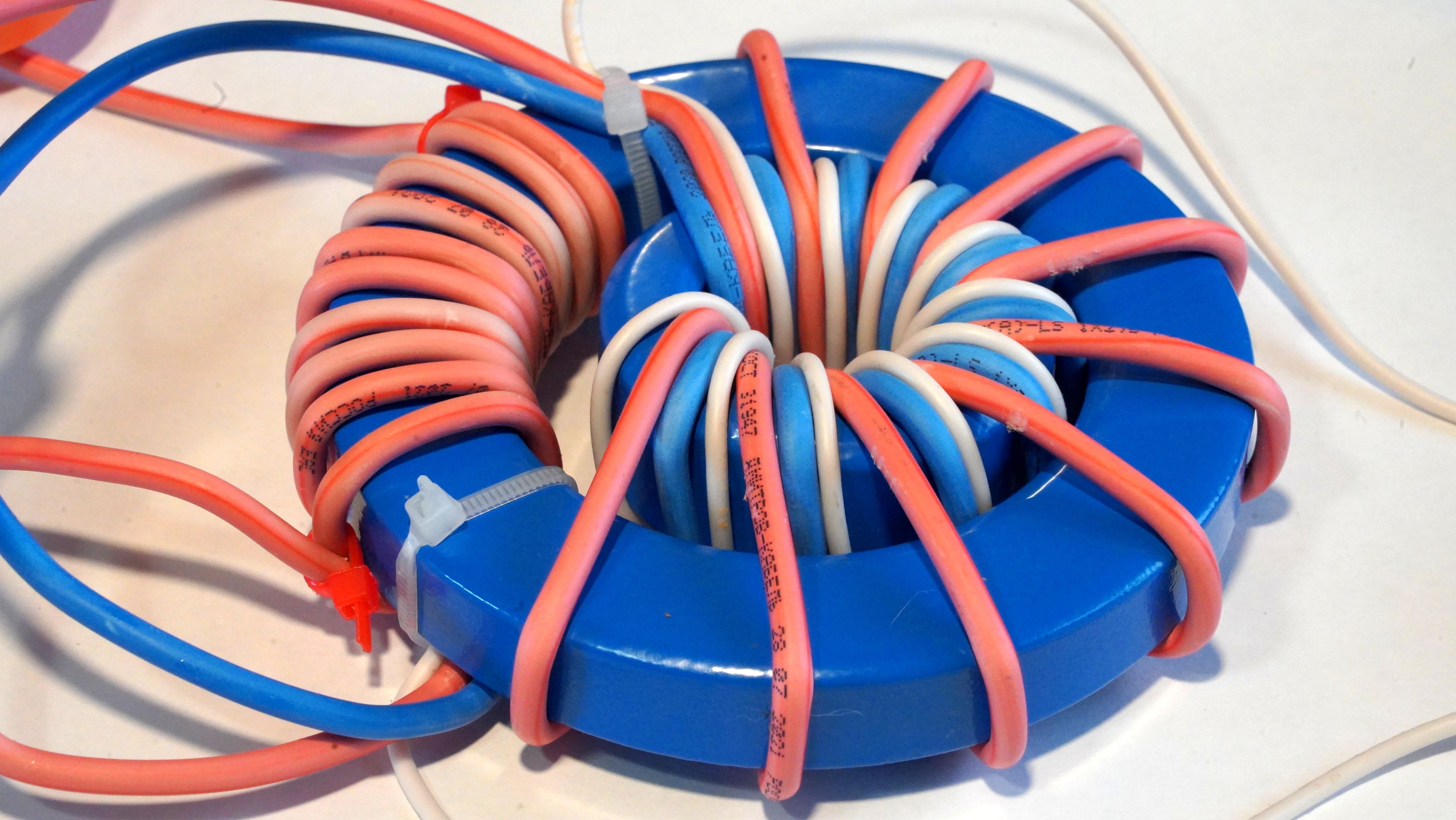

Разместим малое ферритовое кольцо внутри большого, магнитные потоки в магнитопроводах малого и большого кольца будут совпадать. На большом ферритовом кольце следует намотать вторичную обмотку с числом витком равным количеству обмоток на первичной обмотки. Витки вторичной обмотки должны проходить сквозь малое ферритовое кольцо. На малом кольце следует намотать такое же количество витков первичной обмотки (синий провод), которые охватывают только малое кольцо.

Затем следует начало вторичной обмотки большого кольца соединить с концом первичной обмотки внутреннего кольца. Важное замечание. При подобном способе подключения ток холостого хода остаётся практически неизменным. Далее следует намотать на малом кольце вторичную обмотку (белый провод) и определить сколько вольт на виток приходится на вторичной обмотке малого ферритового кольца.

Трансформатор Юрия Глебова.

Напряжение на вторичной обмотке малого кольца оказалось в два раза меньше напряжения на первичной обмотке. Если это не так, вы неверно соединили начало и конец первичной и вторичной обмоток малого и большого кольца и их следует поменять местами. Соответственно уменьшилось в два раза напряжение на одном витке, при равном количестве витков, чего быть не должно. То есть коэффициент трансформации в классическом представлении не работает. Абсолютно важно! Напряжение на вторичной обмотке малого кольца, противоположно по фазе. Чего не наблюдается при классическом включении обмоток трансформатора, обратите внимание на этот момент при просмотре видеоролика.

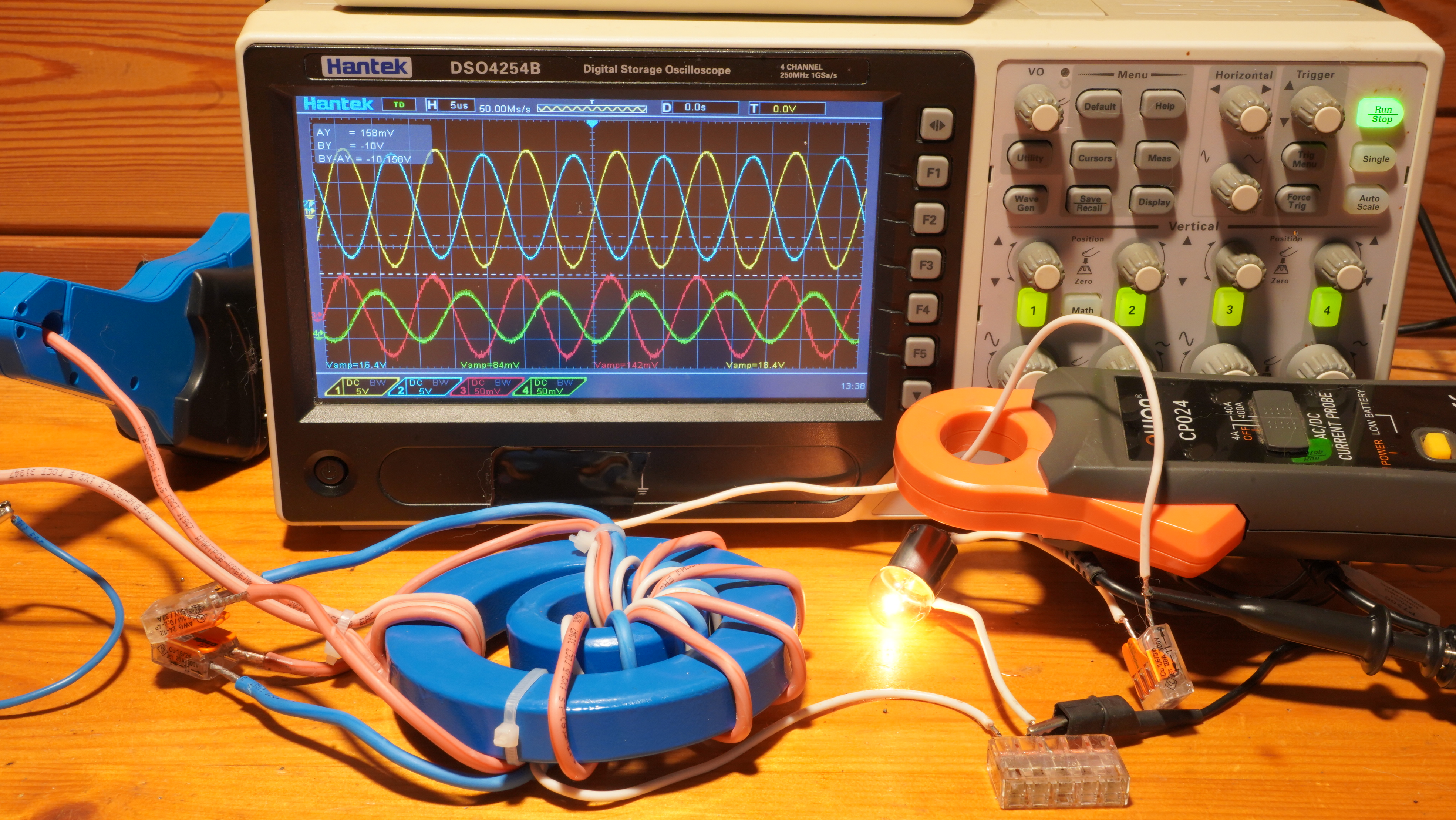

При подключении нагрузки, лампы накаливания - 12V*10W, к вторичной обмотке малого кольца, падения напряжения ни на источнике питания ни на катушке съёма не происходит. Чего не было при рассмотрении классического варианта подключения нагрузки к вторичной обмотке трансформатора.

В ролике далее показано, что при подключении и отключении нагрузки, лампы накаливания 12V*10W к катушке съёма малого кольца, падения напряжения не нём не происходит либо оно незначительно. Чего не наблюдалось в классическом варианте включения нагрузки.

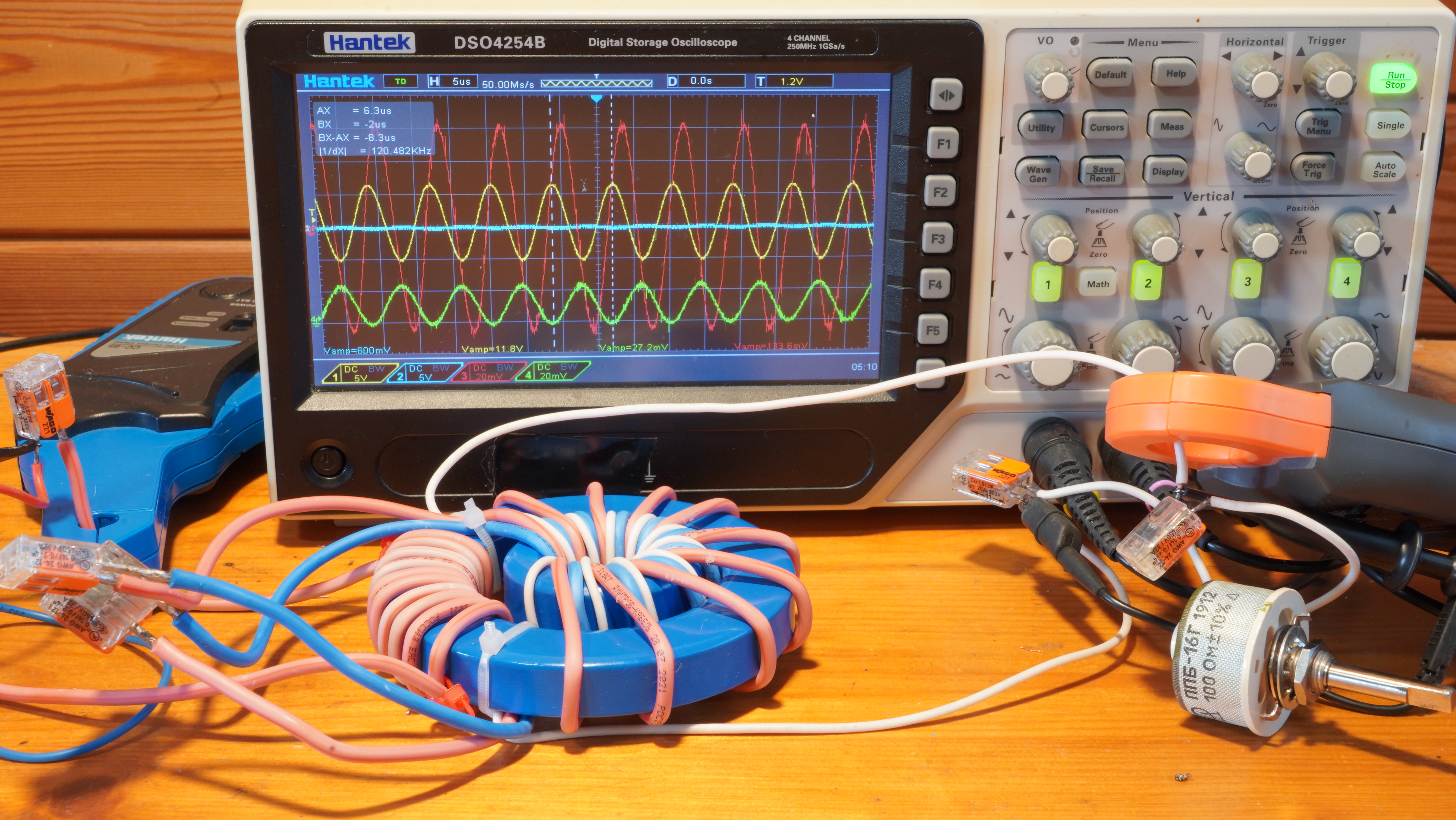

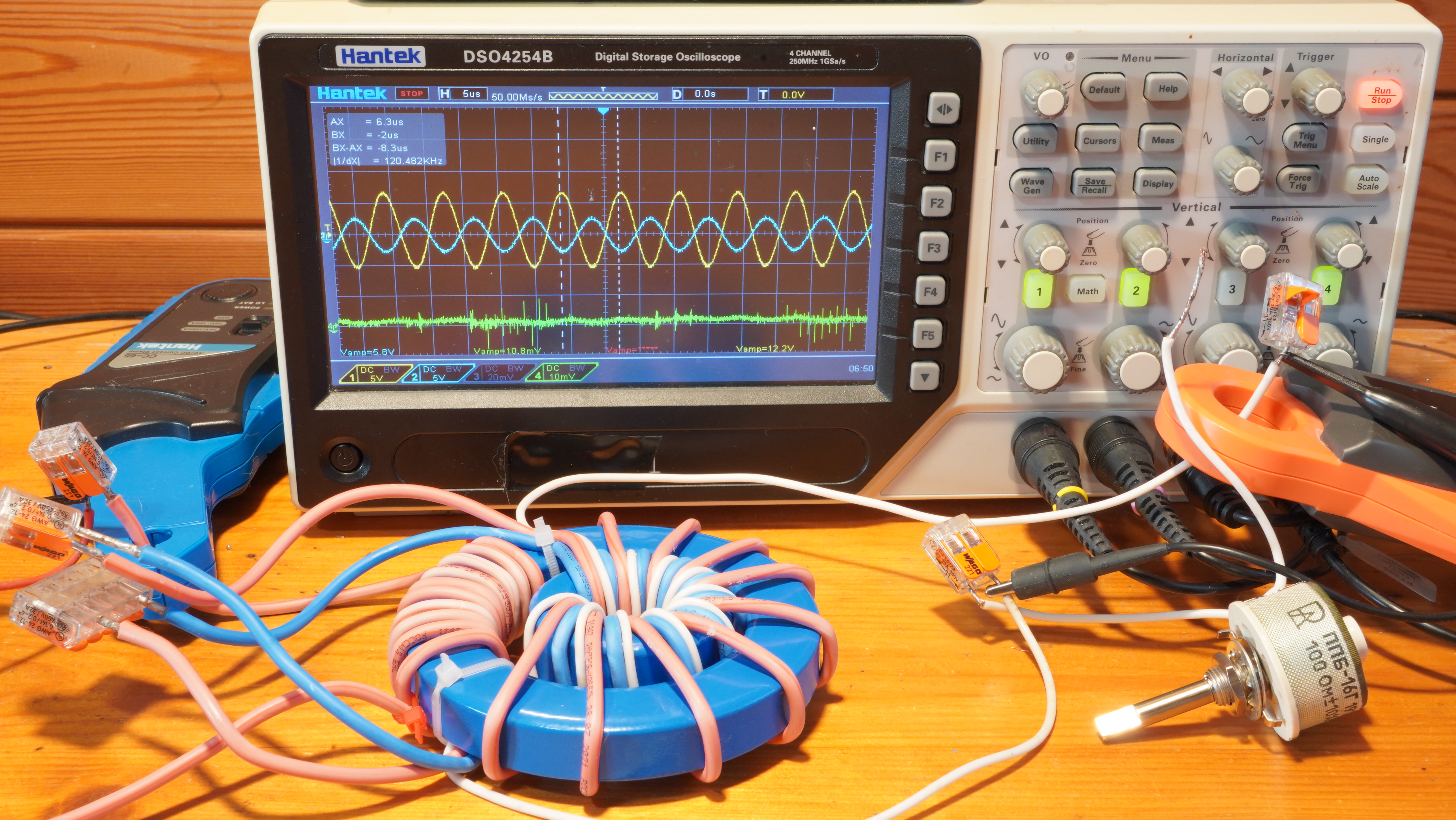

Если заменить лампу накаливания на переменный резистор порядка 50-100 ом, возможно определить сопротивление при котором нагрузка влияет на ток потребления минимально, при этом рост тока в витках малого кольца значителен. На фотографии показан ток холостого хода, зелёный луч осциллографа. Напряжение на осциллографе которое соответствует ему - 10mV, делитель 100mV/A

При подключении переменного резистора, сопротивлением 51 ом, ток потребления увеличился и стал соответствовать напряжению 32mV, делитель 100mV/A. Таким образом, затраты мощности источника питания при подключении нагрузки увеличилось и выразились в увеличении тока 12.8-10.8=2mV (100mV/1A). При напряжении 12.2V это 0.024W

Далее на фотографии показано, что при напряжении на вторичной обмотки в 5.4V и токе 49.6mV (100mV/A) на вторичной обмотке малого кольца была сформирована мощность в 0.267W что в десятки раз больше, чем источник отдал мощности в трансформатор при подключении нагрузки.

Динамику изменения тока и образуемой мощности на малом витке Вы можете видеть на представленном далее ролике.

Замыкание вторичной обмотки малого кольца..

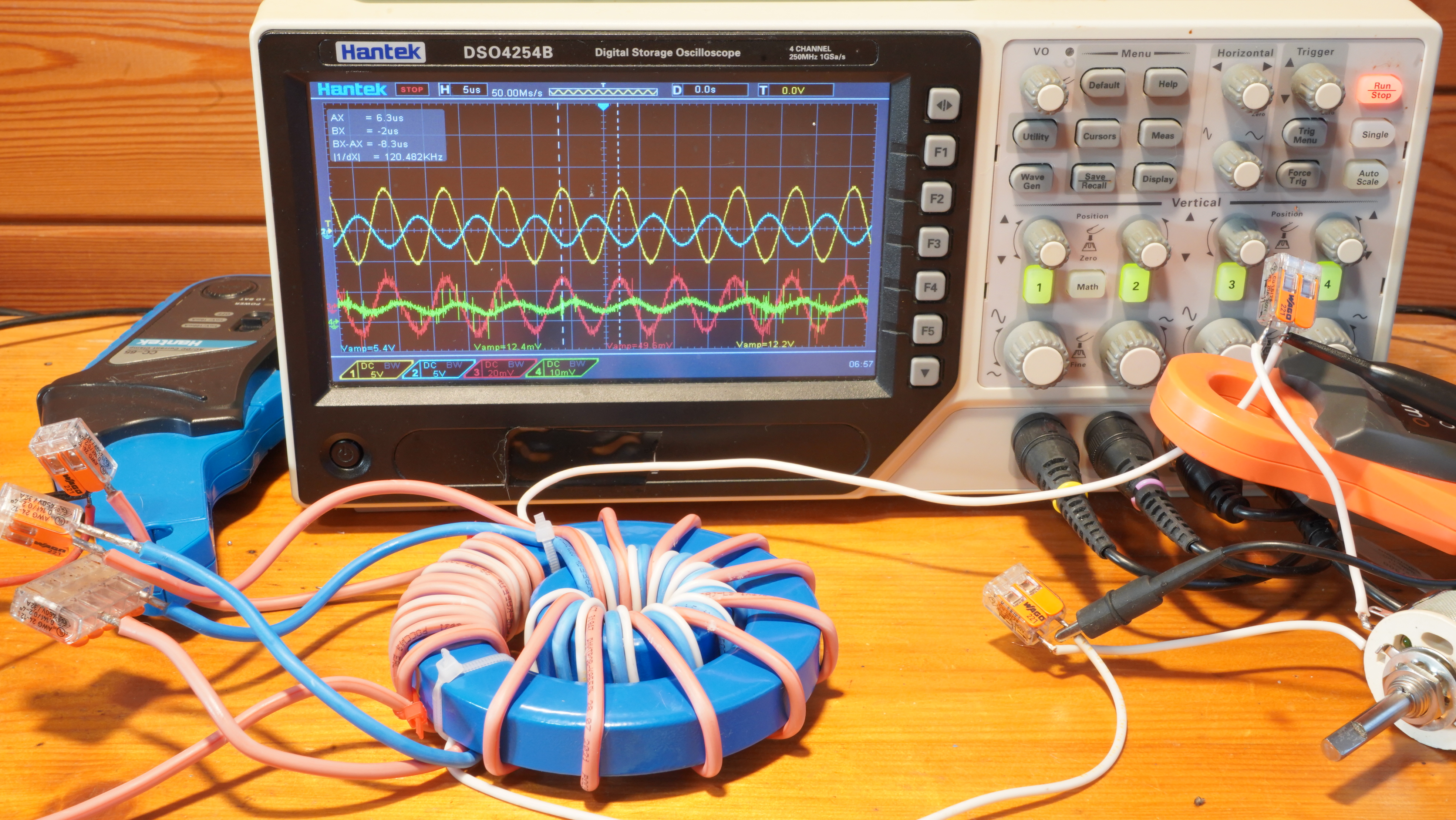

Особого внимания требует рассмотрение короткого замыкания на вторичной обмотке малого кольца. Ток на малом кольце (красный луч) вырос максимально, напряжение (синий луч) упало - всё вроде верно.

Но самое интересное! Большое кольцо этих изменений практически не заметило. Ток потребления на большом кольце (зелёный луч) вырос, но не значительно. Падения напряжения на источнике питания (жёлтый луч) не случилось - всё работает штатно. То есть скалярное поле малого кольца выступает в роли источника свободной энергии с неплохой перспективой.

Изменение соотношения витков.

Ранее было показано, что при равном количестве обмоток на малом и большом ферритовом кольцах, напряжение на вторичной обмотке малого кольца становится в два раза меньшим, чем напряжение источника питания.

Логично предположить, что если сделать количество витков на первичной обмотке большого кольца в два раза меньшим, то напряжения на входе и выходе сравняются. Что и было сделано. Количество витков первичной обмотки было уменьшено до трёх. Все прочие обмотки были сокращены до шести витков.

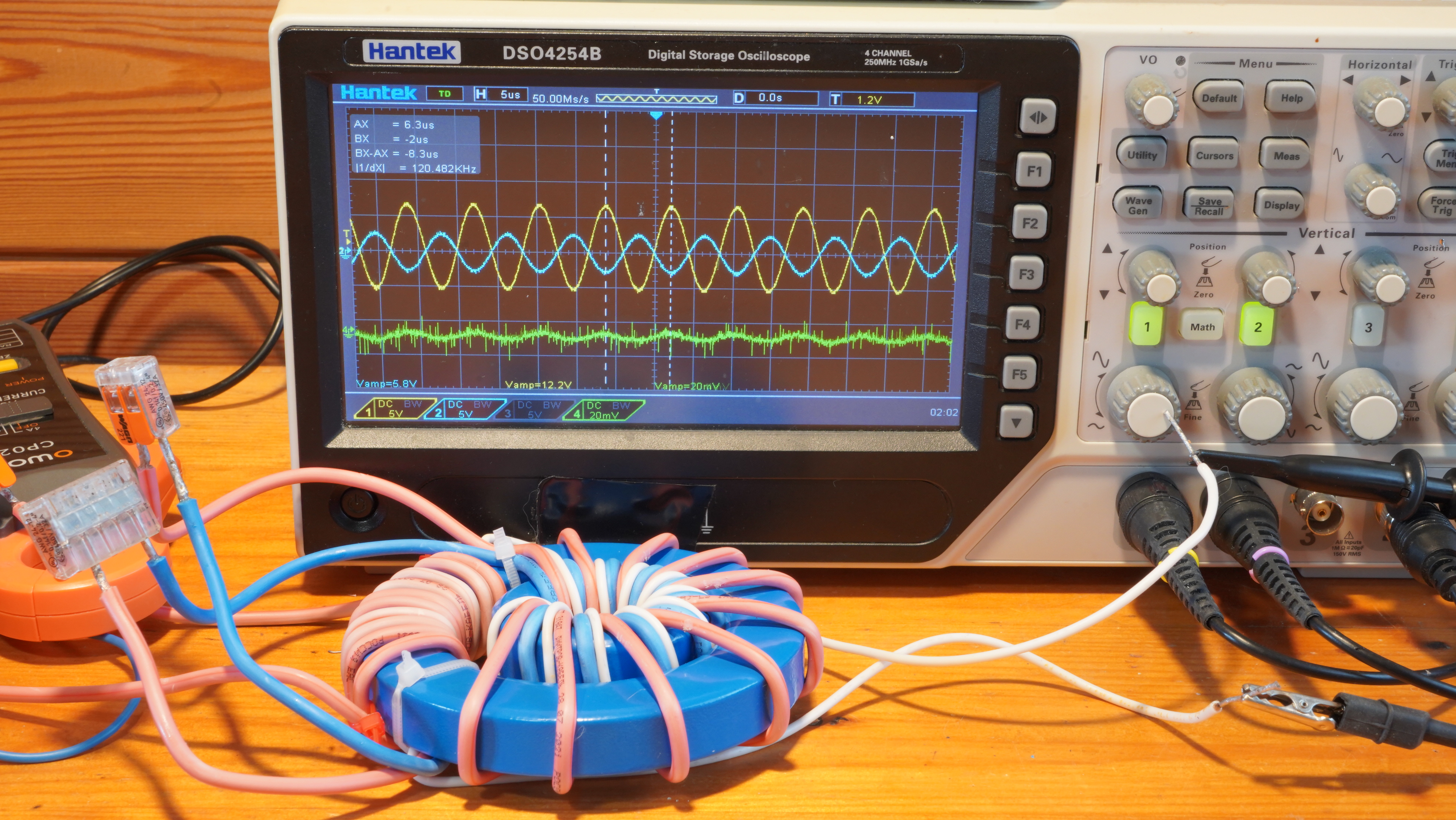

В итоге, напряжение на первичной обмотке (жёлтый луч) 18.4V, общий ток потребления - 0.084A (зелёный луч), потребляемая мощность - 1,54456W

Напряжение на вторичной обмотке к которой подключена лампа накаливания (синий луч) 16.4V, ток потребления (красный луч) 0.142, мощность отдаваемая нагрузке - 2,2328W

Не смотря на то, что ток холостого хода учитываться в образовании энергии в катушке съёма не должен. Энергии во внутреннем кольце образовалось в два раза больше.

Что является источником свободной энергии в трансформаторе.

Никола Тесла, изобретатель трансформатора, указывал, что "Энергия присутствует везде в неограниченных количествах, и если найти правильный резонансный метод, её можно извлекать". Резонансом в классических представлениях принято считать усиление гармонических колебаний за счёт энергии источника питания. Однако если Вы обратитесь к значению слова резонанс, то слово "резонанс" происходит от латинских слов resonare (звучать, отзываться, откликаться) и resonantia (отголосок, отзвук) - обратите внимание ни о каком нарастании вынужденных колебаний речи не идёт. Отклик, отзвук чего? Источника питания, конденсатора или быть может катушки индуктивности? Именно как отклик среды, следует понимать явление резонанса в изначальном, а не в искусственно подменённом смысле этого слова.

В трансформаторе резонансом среды является скалярное поле в центре ферритового кольца, которое образуется магнитным полем в магнитопроводе и протедействует непрерывному росту тока в первичной обмотке трансформатора. Скалярное поле это источник бесконечной энергии. Осталось научиться использовать данное поле, так как это умел Никола Тесла.

Принято считать что носителями электрического тока являются свободные носители заряды. В металлах это свободные электроны, в электролитах – ионы (положительные и отрицательные), в полупроводниках – электроны и дырки, в газах и плазме – ионы и электроны. Если к проводнику приложить разность потенциалов (например, подключить батарею), возникает электрическое поле, которое заставляет свободные заряды двигаться. Исторически сложившееся направление движения электрических зарядов от плюса к минусу — это "ошибка", которая стала стандартом.

Чтобы избежать противоречий классической физики и забыть о зоопарке свободных носителей зарядов, все заряды необходимо считать электрически нейтральными. Электрический ток возникает между областями с избытком и недостатком электрических зарядов. Соответственно электрический ток - это движение электрически нейтральных зарядов из области с избытком зарядов к их недостатку или минуса к плюсу. Так например, земля может быть в равной степени как источником, так и приёмником электрически нейтральных зарядов. Это легко объясняется тем, что в первом случае в электрической схеме создаётся недостаток зарядов, во втором их избыток. Что представляют собой электрически нейтральные заряды, определит Ваша фантазия. В классическом фэнтези - это свободные электроны, которые в силу их нерасторопности 0.1-1 мм/с, по объективным причинам носителями электрического тока быть не могут. Театр научного абсурда, если электроны являются носителями заряда, то что из себя представляет сам заряд, которые переносят электроны? Заряд, что за зверь такой, который скачет по электронам, как заяц по болотным кочкам со скоростью света?

В сердечнике первичная обмотка создаёт магнитный поток который вращается в одном направления, рост тока при этом ограничен током холостого хода. Следует понять, что без рассмотрения наличия в трансформаторе силы, которая препятствует роста тока в первичной обмотке, все попытки объяснить работу трансформатора лишены смысла. Чудеса случаются только у физиков, в реальной жизни остановить летящий на тебя мяч, может только другая сила, направленная против его движения. Такой силой в трансформаторе является скалярное магнитное поле.

Ток в первичной обмотке увеличивается и образует магнитный поток внутри сердечника трансформатора который увеличивается в мю раз материалом магнитопровода. Данный магнитный поток образует скалярное поле во внутренней области ферритового кольца трансформатора и ограничивает его распространение за пределы кольца. Скалярное поле не является ни магнитным, ни электрическим полем и создаёт области с избытком и недостатком электрических зарядов в проходящем через него проводнике с противоположных сторон внутренней области сердечника кольца. Созданное скалярное поле выступает в роли источника энергии, который противодействует росту тока в первичной обмотке и создаёт условия образования энергии во вторичной обмотке трансформатора. При подключении нагрузки ток внутри вторичной обмотки и образованное им магнитное поле имеют обратное направление, что уменьшает напряжённость скалярного поля. Следствием уменьшения напряжённости скалярного поля является увеличение тока потребления от источника питания в первичной обмотке. Рост тока в первичной обмотке трансформатора провоцирует увеличение магнитного потока в сердечнике, что в свою очередь поднимает напряженность скалярного поля до величин достаточных для противодействия росту тока в первичной обмотке трансформатора. Балланс восстановлен.

Скалярное поле экранировать невозможно, в чём вы можете убедиться пропустив виток через металлическую трубку, которую следует заземлить.

Далее даны ссылки на работы западных авторов, демонстрирующих создание генераторов свободной энергии, используя технику разделения потоков SFT (Split-flux transformer). Уверен, что данная статья позволит не только понять как работают данные устройства, но и корректно повторить их.
